TI TPS25921ADR 1.7A 電子ヒューズ IC、自動再試行故障応答機能搭載

現代の電子機器がますます複雑化し、電源管理への要求が高まる中、信頼性の高い回路保護はシステム設計の重要な要素となっています。 深圳市明佳達電子有限公司は国内有数の電子部品サプライヤーとして、TIのTPS25921ADR電子ヒューズICを特別に発売しました。この自動再試行故障応答機能を備えたスマート保護デバイスは、多様な電子システムに効率的かつ精確な電源管理ソリューションを提供します。

製品概要：TPS25921ADR電子ヒューズICの核心価値

TPS25921ADRは多機能電子ヒューズで、同社の先進的な負荷スイッチと回路保護製品ラインに属します。このデバイスは、正確な電流制限と包括的なシステム保護を必要とするアプリケーション向けに設計され、現代の電子ヒューズ技術の最高水準を体現しています。従来の溶断式ヒューズと比べ、TPS25921ADRはよりスマートで柔軟な保護メカニズムを提供し、部品交換なしで自動復旧が可能となり、システムの信頼性とメンテナンスの利便性を大幅に向上させます。

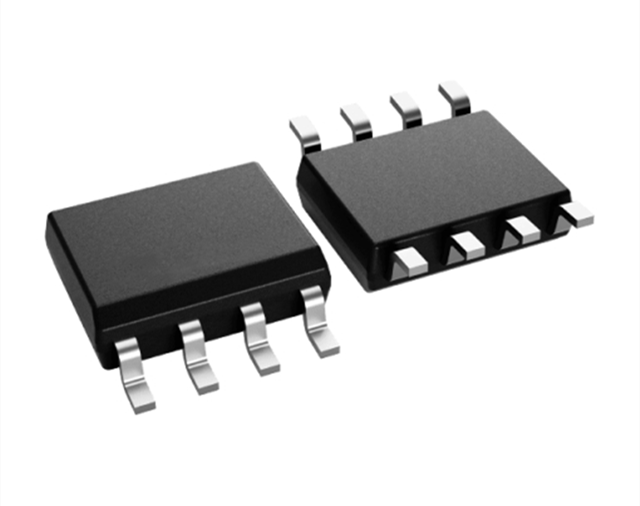

コンパクトな電子ヒューズソリューションとして、TPS25921ADRはSOIC-8パッケージを採用し、極小の基板面積内に豊富な保護機能を統合しています。動作電圧範囲は4.5Vから18Vまでをカバーし、絶対値で20Vまで対応可能のため、多様な直流（DC）バス環境に適応可能です。 デバイス内部には、導通抵抗が90mΩ（典型値）のMOSFETが統合されており、高効率な電源経路を提供しつつ、電力損失を最小限に抑えます。

自動再試行故障応答はTPS25921ADRの最も特徴的な機能の一つです。過電流や過熱などの故障条件を検出すると、デバイスはまず保護状態に入り電流を遮断し、その後設定された時間後に自動的に電源供給を再開しようと試みます。このメカニズムは、無人監視や物理的なアクセスが困難な機器（スマートホーム製品、産業用制御システム、ネットワーク機器など）に特に適しており、システムが一時的な故障後、人工的な介入なしに自動的に正常動作を回復できるようにします。

技術特性と性能パラメーター：精密な保護の芸術

TPS25921ADR電子ヒューズICは、卓越した技術仕様と精密な保護メカニズムにより、同類製品の中から際立っています。これらの技術特性を理解することは、エンジニアが適切な選択と応用を行う上で不可欠です。

広範な電圧動作範囲はTPS25921ADRの主要な特徴です。デバイスは4.5Vから18Vの入力電圧範囲をサポートし、絶対値で20Vまで対応可能で、低電圧のUSB給電デバイスから高電圧の産業用制御システムまで、多様な電源環境に適応できます。この広範な電圧互換性は、設計者の電源アーキテクチャ計画を大幅に簡素化し、電圧レベルの違いによる追加の変換回路の必要性を削減します。

電流制限精度においても、TPS25921ADRは特に優れています。デバイスは0.4Aから1.6Aの調整可能な電流制限範囲を提供し、ILIMITを1Aに設定し25°Cの環境温度下では、電流制限精度が驚異的な±2%に達します。この高精度特性により、TPS25921ADRは電流に敏感なアプリケーション、例えば精密機器、医療機器、高級消費者電子製品などに最適な選択となります。 外部抵抗を使用することで、設計者は必要な電流閾値を柔軟に設定でき、異なる負荷の保護要件に対応できます。

TPS25921ADRの導通抵抗は90mΩ（典型値）と極めて低く、この低抵抗特性により、正常動作時の電圧降下と電力損失が最小限に抑えられ、システム全体のエネルギー効率向上に寄与します。バッテリー駆動機器においては、この高効率特性が動作時間を延長し、ユーザー体験を向上させます。

電圧保護機能として、デバイスには過電圧保護（OVP）と低電圧ロックアウト（UVLO）機能が統合されており、閾値精度はいずれも±3%です。これらの保護メカニズムは追加の監視回路を必要とせず、バス電圧の厳格な制御を保証し、電源異常によるシステム損傷を防止します。入力電圧が低電圧閾値を下回ったり、過電圧閾値を上回ったりした場合、デバイスは迅速に出力を遮断し、下流回路を保護します。

熱管理は電子ヒューズの重要な考慮事項です。TPS25921ADRは、結温が安全範囲を超えると自動的に回路を遮断する完全な熱遮断保護機能を備えています。デバイスの動作結温範囲は-40°Cから125°Cで、過酷な環境下でのアプリケーションに適しています。熱遮断後、設定に応じて自動再試行モードまたはロックアウトモードに移行し、多様なアプリケーションシナリオに対応する柔軟性を提供します。

TPS25921ADRは、プログラム可能なdVO/dt制御をサポートし、ソフトスタート（SS）ピンに接続されたコンデンサで出力の勾配速度を設定できます。この機能は熱挿抜アプリケーションにおいて特に重要で、突発的な負荷接続による電圧降下やシステムリセットを効果的に抑制します。

応用シーン：TPS25921ADRの多様なソリューション

TPS25921ADR電子ヒューズICは、包括的な保護機能と柔軟な設定オプションを特徴とし、多様な分野で広範な応用可能性を示しています。

家庭用家電分野はTPS25921ADRの主要な応用シーンの一つです。現代の大規模家庭用家電（洗濯機、冷蔵庫、エアコンなど）では、電子制御システムがますます複雑化し、電源管理の信頼性に対する要求も高まっています。TPS25921ADRはこれらの機器の制御基板に精密な過電流保護を提供し、モーターの詰まりやセンサーの短絡などの故障によるシステム全体の損傷を防止します。 その自動再試行機能は家庭環境に特化しており、瞬時過負荷条件が消失した後、デバイスは自動的に動作を再開し、ユーザーの手動リセットが不要となるため、使用の利便性が大幅に向上します。

消費電子製品においては、TPS25921ADRはセットトップボックス、デジタルビデオディスク（DVD）プレーヤー、ゲーム機など幅広い機器に採用されています。 これらの製品は通常、複数の電源領域を同時に管理し、プロセッサ、メモリ、周辺インターフェースなど異なるモジュールに電源を供給する必要があります。TPS25921ADRは各電源経路のスマート保護スイッチとして機能し、局部的な故障がシステム全体に影響を与えないようにします。さらに、そのプログラム可能なソフトスタート特性により、電源投入順序を効果的に制御し、複数のモジュールが同時に電源投入される際の電流衝撃を回避できます。

データストレージデバイスであるハードディスクドライブ（HDD）やソリッドステートドライブ（SSD）も、TPS25921ADRの理想的な応用分野です。これらのデバイスは電源品質に極めて敏感であり、突然の電流サージはデータ損失や物理的損傷を引き起こす可能性があります。TPS25921ADRは、精密な電流制限と迅速な故障応答を提供し、高価なストレージメディアとコントローラーチップを保護します。 ホットスワップシナリオでは、そのdVO/dt制御機能により電源接続を緩やかに確立し、コネクタのスパークや信号干渉を軽減します。

スマートメーターや産業用センサー分野でも、TPS25921ADRの高性能保護機能の恩恵を受けます。 ガス分析器、水メーター、電力メーターなどの機器は、通常、アクセスが困難な場所に設置され、極めて高い信頼性と自己回復能力が求められます。TPS25921ADRの自動再試行メカニズムは、これらの機器が一時的な電源異常後、自動的に正常動作を回復し、メンテナンスの必要性を軽減します。その広範な動作温度範囲（-40°Cから125°C）により、過酷な環境条件にも対応可能です。

USB電源管理アプリケーションにおいて、TPS25921ADRは効率的なUSBスイッチとして機能し、下流ポートに過電流保護を提供します。 USBの電源供給能力の向上（Type-Cインターフェースは最大100Wの電力に対応）に伴い、ポート保護の重要性が高まっています。TPS25921ADRの調整可能な電流制限機能により、設計者はUSB規格（例：USB 2.0の500mAやUSB 3.0の900mA）に応じて保護閾値を正確に設定でき、規格準拠を確保しつつ信頼性の高い故障保護を実現します。

電源アダプターと充電器は別の重要な応用分野です。TPS25921ADRは一次側または二次側の保護に利用でき、出力短絡や過負荷による機器の損傷を防止します。そのコンパクトなSOIC-8パッケージは、スペースが限られたアダプター設計に特に適しており、エンジニアが安全要件を満たしつつ製品サイズを最適化できるよう支援します。
