上海市--Novosense電子（略称「Novosense」）はこのほど、新しいデュアルチャネルハーフブリッジゲート駆動チップNSD3602-Q1シリーズを発表し、2ウェイのハーフブリッジ駆動を提供し、1ウェイの直流ブラシモーターまたは1-2ウェイの電磁弁を駆動することができる。NSD3602-Q1は、窓リフト、電動シート、ドアロック、電動テールゲートおよび比例弁などのボディアプリケーションのマルチモーターまたはマルチロードシナリオで使用するのに適しています。新しいNSD3602-Q1は、Novosenseの既存のNSD360x-Q1シリーズに追加され、4チャネルおよび8チャネルのハーフブリッジドライブも含まれています。

制品の特性

◆広い動作電圧：4.9V–37V（最高40V）

◆2チャネルハーフブリッジゲート駆動

◆設定可能なタイミング充放電電流ドライブ（CCPD）、EMC性能を最適化します

◆統合されたチャージポンプは0~100%PWMを達成します

◆統合された1ウェイプログラマブルワイドモードOP

◆低消費電力モード

◆2つのバージョン：SPIバージョンは16ビット10MHZ SPI通信をサポートします;ハードウェアバージョンはIO独立構成をサポートし、MCU IOを削減します

◆包括的な診断保護机能

◆動作温度：Tj=-40°C~150°C

◆パッケージ形式：VQFN32

◆AEC-Q100認証

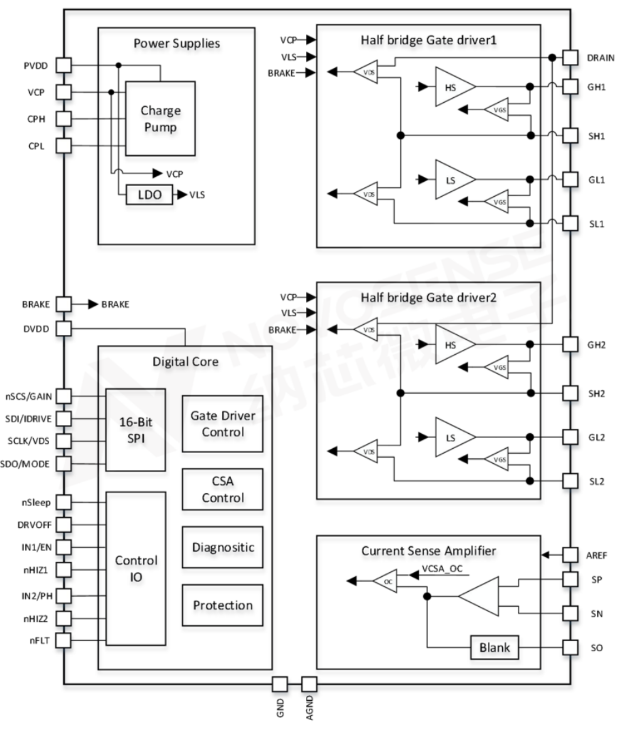

NSD3602-Q1機能ブロック図

構成可能なタイミング充放電電流ドライブ（CCPD）：EMCパフォーマンスの最適化

電動テールゲートやサンルーフが車体アンテナに非常に近いなど、車体アプリケーションにおけるアクチュエータの位置の特殊性のため、対応するモータ駆動に高いEMC要件が課せられます。ドライバはPWM動作時でも低い放射および伝導干渉（RE/CE）を有します。

これらの課題に対処するために、NSD3602-Q1は設定可能なタイミング充放電電流ドライバ(CCPD：Configurable Charge/Discharge Current Profile Driver)を提供しています。NSD3602-Q1は、外部負荷(MOSFET)のパラメータとアプリケーション要件に基づいて、2つのハーフブリッジ独立タイミング電流PWM駆動を同時に実現でき、電流モード駆動には外部部分レベル抵抗とGS/GDコンデンサが不要です。

以下の図に示すように、NSD3602-Q1のCCPDモジュールは、MOSのオン/オフプロセスを3つのフェーズに分けます：プリチャージ/プリディレクションフェーズ、充電/ディレクションフェーズ、テールディレクションフェーズ（オンは2つのフェーズのみ）、すべてのフェーズの持続時間と駆動電流は独立して設定可能です。

CCPD駆動時間の概略図

ワイドモードオペアンプ：正確な電流検出、簡素なBOM

NSD3602-Q1には、外部サンプリング抵抗上の差動電圧を測定することで電流を測定する高性能差動増幅器(CSA)が内蔵されています。CSAモジュールは、プログラム可能なゲインとバイアス、ワイドコモンモード、双方向入力、ブランキング（blanking）、サンプルホールド（sample&hold）機能をサポートしており、正確で柔軟な電流サンプリングを実現し、お客様のBOMを節約できます。

システムの信頼性を向上させるための包括的な診断保護機能

NSD3602-Q1には、リアルタイム電源およびチャージポンプ電圧監視、フル機能の低電圧過電圧診断保護（DVDD UV、PVDD OV、PVDD UV、VCP UV）、VGSおよびVDSのドライバモジュール監視などの包括的な診断保護機能が統合されています。診断保護、運転状態とシャットダウン状態での負荷の開放回路、短絡診断（電流源を上下に引き込んで、オフ状態での負荷検出を実現）、過熱警報と過熱保護、CSA過電流診断、ウォッチドッグ、スリープモードと動作モードでのブレーキ保護機能など。すべての診断保護機能は、SPI構成または情報読み取りをサポートしており、IO状態出力のための独立したPINピンもサポートしています。

NSD3602-Q1にはブレーキ保護機能が統合されており、外部の機械的力（人為的な引っ張り、引っ張りなど）による電圧の急上昇を効果的に抑制し、過電圧によるMOS管の損傷を防止します。この機能は、サイドスライドドア、電動ペダル、テールゲートステーなどのアプリケーションで特に重要であり、誤操作や突発的な衝撃によるシステム故障のリスクを低減し、全体的な信頼性を向上させることができる。

NSD360x製品選択テーブル

Novosenseについて

Novosense電子（略称Novosense、科創板株式コード688052）は高性能高信頼性アナログ及び混合信号チップ会社です。2013年の設立以来、同社はセンサー、信号チェーン、電源管理の3大方向に焦点を当て、自動車、工業、情報通信、家電などの分野に豊富な半導体製品とソリューションプランを提供している。
