ltc2672huh-12は、デジタル/アナログコンバータ(DAC)の5チャンネルSPIインタフェースです。12ビット解像度に対応しており、さまざまなアプリケーションシーンに対応しています。性能パラメータです製品:ltc2672huh-12です解像度は12 bitですチャンネル数:5チャンネルです…

ltc2672huh-12は、デジタル/アナログコンバータ(DAC)の5チャンネルSPIインタフェースです。12ビット解像度に対応しており、さまざまなアプリケーションシーンに対応しています。


性能パラメータです

製品:ltc2672huh-12です

解像度は12 bitです

チャンネル数:5チャンネルです。

定常時間:200 usです

出力タイプ:Currentです

インタフェースの種類はSPIです

アナログ電源電圧:2.85 V to 5.5 Vです。

デジタル電源電圧:1.71 V to 5.5 Vです

最小動作温度は- 40℃です。

最大動作温度:+ 125°Cです。

インストールスタイル:SMD/SMTです。

パッケージ:qfn-32です。

開発キット:DC2903Aです

dnl-微分非線形性:0.03 LSBです

利得誤差:0.7 %FSRです

inl-積分非線形性:0.8 LSBです

コンバータ数:5 Converterです

動作電流は4 mAです

製品タイプ:DACs - Digital to Analog Convertersです

参照タイプ:Internalです。

基準電圧:1.25 Vです。

記述します

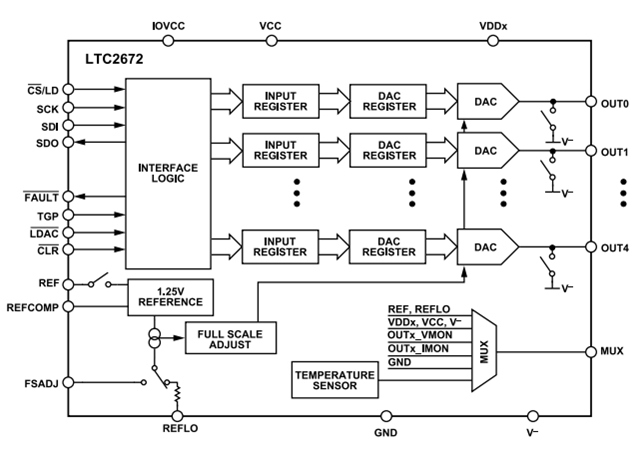

ltc2672huh-12は5チャンネル、12ビット電流源、デジタル/アナログコンバータ(DAC)で、5つの高準拠電流源出力を提供し、200mAで600mVの電圧降下を保証します。チャネルごとに8つのプログラム可能な電流範囲があり、フルレンジの出力は最大300 mAです。これらのチャンネルは並列に接続することができ、大電流を超精細に調節したり、1.5 Aまでの組み合わせ出力を実現したりすることができます。各出力チャンネルには専用の電源ピンが付いています。各チャネルは2.1 VからVCCの範囲で動作し、内部スイッチは任意の出力をオプションの負電源に接続します。

ltc2672huh-12は、1.25Vの基準電圧源(最大10ppm/°)を精密に集積し、外部基準電圧源を選択して使用することができます。3線シリアルインタフェースは、シリアル周辺機器インタフェース(SPI)と互換性があり、1.71 Vまでの論理レベルと50 MHzまでのクロック周波数で動作します。

主な特性です

チャネルごとのプログラム可能な出力電流範囲は、300 mA、200 mA、100 mA、0 mA、25 mA、12.5 mA、6.25 mA、3.125 mAです。

2.1 VからVCCまで柔軟に電源電圧を出力します。

シングル/デュアルで柔軟に動作します

0.6 Vの最大電圧差を保ちます

電力は出力チャンネルごとに独立して供給されます

内部スイッチはオプションの負電源に切り替えられます

全範囲の全16ビット解像度です

保証働作温度範囲-40°C ~ 125°C(レベルH)です。

精密内部基準電圧源(最大VREF温度係数は10 ppm/°C)または外部基準電圧源です。

アナログマルチプレクサは電圧と電流を監視します

SPIや専用ピンでA/B切り替えを行います
