ADI（LFCSP-16）ADL5562 ACPZ差動増幅器：3.3 GHz RF/IF差動増幅器

ソース:このサイト時間:2025-04-18ブラウズ数:

adl5562acpzは一种のrfとif応用の最適化のための高性能差分アンプ‌。主な仕様は以下の通りです。動作周波数:3.3 GHzです動作電源電圧:3 V to 3.6 Vです。動作電流は80 mAですゲイン:15.5 dBですタイプ:Gain Block Amplifiersですインストールスタイル:SMD/SMTです。パッ…

adl5562acpzは一种のrfとif応用の最適化のための高性能差分アンプ‌。主な仕様は以下の通りです。

動作周波数:3.3 GHzです

動作電源電圧:3 V to 3.6 Vです。

動作電流は80 mAです

ゲイン:15.5 dBです

タイプ:Gain Block Amplifiersです

インストールスタイル:SMD/SMTです。

パッケージ/ケース:lfcsp-16です

技術:Siです

OIP3 - 3次インターセプト:25 dBmです

動作温度は- 40℃から+ 85℃です。

これらの規格adl5562acpz、無線通信、自動車レーダー、医療画像など幅広い応用‌。


プロフィール

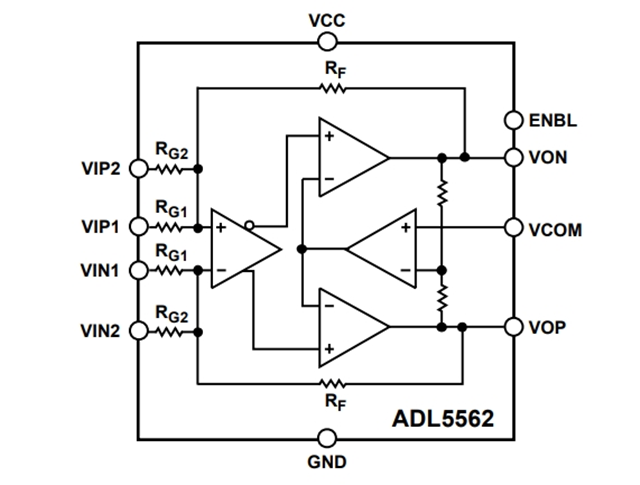

ADL5562ACPZは、RFおよびIFアプリケーションに最適化された3.3GHzの高性能差動アンプです。ワイドレンジで2.1 nV/√Hzの低ノイズと優れた歪性能を実現し、8-16ビットの高速ADCの駆動に最適です。ADL5562ACPZは、6db、12db、15.5dbの3つのオプションのゲインをピン設定で提供できます。シングルエンド構成の場合、利得は5.6db、11.1db、14.1dbに低下します。外付け直列入力抵抗はアンプの利得設定を柔軟に拡張し、0 ~ 15.5dBの間のあらゆる利得を実現します。ADL5562ACPZの典型的な静的電流は80mAですが、ディセーブル時の電流消費量は3mA未満で、入力と出力間の優れた隔離性能を持っています。ADL5562ACPZは広帯域性能と低歪性能が最適化されており、低歪、低ノイズ、低電力特性が重要な汎用IFや広帯域アプリケーションで使用できるよう利得調整が可能です。

また,ADL5562ACPZは,ADI社の高速SiGeプロセスで製造した3 mm×3 mm, 16ピンのLFCSPコンパクトパッケージで,動作温度範囲は−40°C ~ +85°Cです。

応用分野です

ADL5562ACPZは、以下のような無線周波数信号処理に広く使用されます。

差動ADCドライバです

シングルエンド差動変換

RF/IFゲイン段です

AWフィルタ・マッチング・インターフェースです

ADI【ADL5562ACPZ差動アンプ】をご購入の場合は、hp www.hkmjd.comより明佳達電子までご連絡いただけます。
