【ADIアナログデジタル変換器】AD7383BCPZ——2チャンネル同期サンプリング、16ビット、4 MSPS、SAR ADCです。製品の特徴です1、AD7383BCPZは2つの完全なADC機能を持って、2チャンネルの同期サンプリングと変換をサポートします。2、ピン互換製品シリーズです。3 . AD738…

【ADIアナログデジタル変換器】AD7383BCPZ——2チャンネル同期サンプリング、16ビット、4 MSPS、SAR ADCです。

製品の特徴です

1、AD7383BCPZは2つの完全なADC機能を持って、2チャンネルの同期サンプリングと変換をサポートします。

2、ピン互換製品シリーズです。

3 . AD7383BCPZは、4 MSPSの高スループットレートを有しています。

4 . AD7383BCPZは省スペースの3 mm × 3 mm LFCSPパッケージを採用しています。

5、統合オーバーサンプリングモジュールは、ダイナミックレンジを向上させることができ、ノイズを減少させ、SCLK速度要求を低減します。

6、擬似差分アナログ入力です。

7、小さいサンプリング容量は増幅器の駆働負担を減らすことができます。

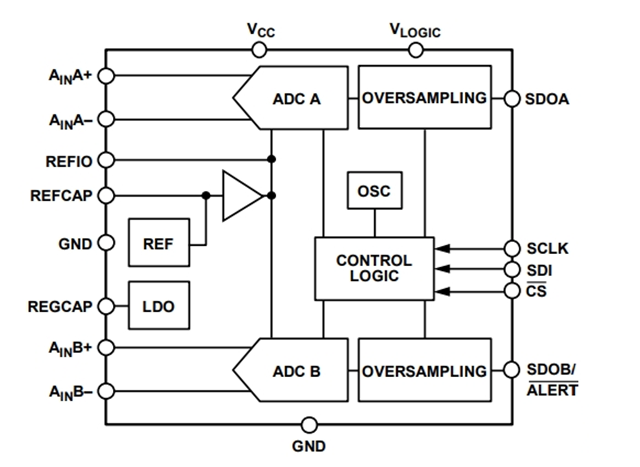

AD7383BCPZブロック図です


応用シーンです

AD7383BCPZは、高精度かつ高速なデータ収集を必要とするさまざまな用途に適しています。

モーター制御位置フィードバックです

モーター制御電流検出

ソナーです

電気エネルギー質量です

データ収集システムです

光ファイバー増幅器(EDFA)の応用です

I/Q復調です

AD7383BCPZの特徴は以下の通りです。

2回線16ビットADCシリーズです

2チャンネル同期サンプリングです

全差動アナログ入力です

4 MSPSの高いスループット変換率です。

SNR(典型値)です

87.5 dB, VREF = 3.3 V以外は16ビットAD7383用です

83.5 dB, VREF = 3.3 V以外は16ビットAD7384用です

93.4 dB RES = 1、OSR = 8の場合です

オンライン・オーバーサンプリング機能です

解像度向上機能です

INL誤差(最大値)です。

2.5 LSBs, 16ビットAD7383です

1.0 LSB, 14ビットAD7384です

2.5 V内部基準電圧源です

高速シリアルインタフェースです

動作温度範囲は−40℃から+125℃です。

16ピンLFCSP, 3 mm × 3 mmです

アラーム機能です

製品情報です

AD7383BCPZは、3.0 Vから3.6 Vの電源で電力を供給し、4 MSPSのスループットレートを実現したデュアルチャネル同期サンプリング、高速、低消費電力、逐次接近レジスタ(SAR)型アナログ−デジタル変換器(ADC)です。アナログ入力タイプは擬似差分で、CS降下エッジでサンプリングと変換を行います。インテグレーテッドオンライン・オーバーサンプリングモジュールは、ダイナミックレンジを改善し、より低い帯域幅でノイズを低減します。AD7383BCPZは、2.5 Vバッファの基準電圧源を内蔵しています。あるいは、3.3 Vまでの外部基準電圧源を使用してもよいでしょう。

変換プロセスとデータ収集プロセスはすべて標準制御入力を採用して、マイクロプロセッサまたはデジタル信号プロセッサ(DSP)と簡単にインターフェースすることができます。AD7383BCPZは1.8 V、2.5 V、3.3 Vに対応しています。
