DRV8316CTQRGFRQ1 (TI) 8A、自動車用三相FETモータードライブです。

DRV8316CTQRGFRQ1 (TI) 8A、自動車用三相FETモータードライブです。

ソース:本站時間:2024-01-15ブラウズ数:

深セン市明佳達電子有限公司はDRV8316CTQRGFRQ1 (TI) 8A、自働車級三相FET電机駆働を供給、回収します。概観です:DRV8316CTQRGFRQ1三相集積FETモータドライバは、40Wまで駆動するよう設計された12Vブラシレス直流モータで、ワンチップパワーステーションソリューションを…

深セン市明佳達電子有限公司はDRV8316CTQRGFRQ1 (TI) 8A、自働車級三相FET電机駆働を供給、回収します。


概観です:

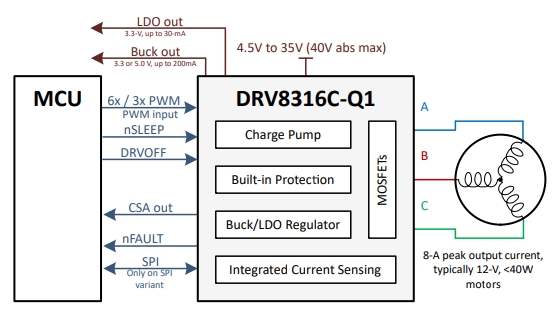

DRV8316CTQRGFRQ1三相集積FETモータドライバは、40Wまで駆動するよう設計された12Vブラシレス直流モータで、ワンチップパワーステーションソリューションを提供します。drv8316−q1ドライブを集積した三1/2−h电桥、最大40 vの絶対电圧と95 mを持つオメガ侧(高加低い侧)の超低rds (on)、出力の駆動能力を提供できる。


drv8316-q1モータドライバは、電流検知機能を一体化することで、外部電流検知抵抗を必要としません。調整可能な降圧器とLDOの電源管理性能は、drv8316-q1デバイスに必要な電圧レールを生成し、外部回路に電力を供給することができます。


drv8316-q1は6xまたは3x PWM制御方式を実装し、外部マイクロコントローラを使用してセンサー付きまたはセンサーなし磁界配向制御(FOC)、正弦波制御または台形制御を実施することができます。drv8316-q1は200kHzまでのPWMを駆動できます。この制御方式は、ハードウェアピンまたはレジスタ設定で構成可能で、モータ電流制限動作から障害応答までをカバーする高い構成可能性を有しています。


drv8316-q1は、デバイス、モーター、システムを保護するための障害イベントが発生したときに統合されています。自働車アプリケーションカテゴリーのaec-q100規格に準拠しています。


特性です

・自動車向けaec-q100に準拠しています。

—温度レベル1:—40°C≦125°Cです

・三相BLDCモータードライブです

週期ごとの電流制限位相電流を制限します

200kHzまでPWMをサポートしています

——アクティブ消磁サポートで電力損失を減らします。

・4.5Vから35Vまでの動作電圧(絶対最大値40V)です。

・高出力電流能力:ピーク8Aです

・低MOSFETオン状態抵抗です

——ta = 25°cの時、rds (on) (hs + ls)を95 mオメガの典型(値)

低消費電力スリープモードです

—VVM = 13.5V、TA = 25°で2.5µA(最大値)です。

・様々な制御インタフェースオプションがあります

—6x PWM制御インターフェイスです

—3x PWM制御インターフェイスです

——サイクル毎の電流制限を備えた6x PWM制御インターフェイスです

——サイクル毎の電流制限を備えた3x PWM制御インターフェイスです

・外部電流検知抵抗器不要、電流検知機能内蔵です

・柔軟なデバイス構成オプションです。

—drv8316cr-q1:デバイス構成と障害状態のための5MHz 16ビットSPIインターフェースです。

——drv8316ct-q1:ハードウェアピンによる構成です。

・1.8V、3.3V、5Vの論理入力に対応しています。

・3.3V/5V、200mAの降圧器を内蔵します。

・3.3V, 30mAのLDOスーパーチャージャーを内蔵します。

遅延補償によるデューティサイクルディストーションの低減です

・保護特性を統合しました

電源電圧低下ロック(UVLO)です

—電荷ポンプ低電圧(CPUV)です

過電流保護(OCP)です

熱警告と熱オフ(OTW/OTSD)です

—故障条件指示ピン(nFAULT)です

——SPIインタフェースを通じた障害診断も選択できます。


応用です

・ブラシレス直流(BLDC)モーターモジュールです

・自動車ライダーです

・小型カーファンとポンプです

・車のトランスミッションです


興味がありましたら、陳さんに連絡してください。

お電話は+8613410018555です。

メールボックス:sales@hkmjd.comです。

ホームページ:www.hkmjd.comです。
