概観です:

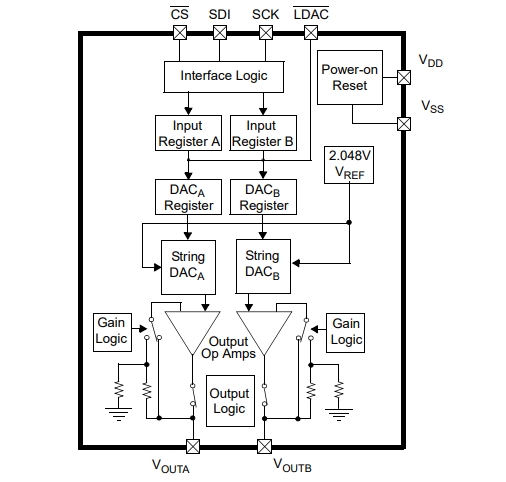

MCP4822は、基準電圧源を内蔵したデュアルチャネル12ビットデジタル/アナログコンバータ(DAC)です。高精度かつ低消費電力を実現し、さまざまなパッケージを提供しています。デバイスとの通信は、SPIプロトコルを使用した単純なシリアルインターフェースで実現されます。このデバイスは、内部基準電圧源(VREF)を備えた8ビット/10ビット/12ビットDACのデュアルチャネル製品群MCP4802/MCP4812/MCP4822の一部です。
これらのデバイスは、非常に高い精度と低ノイズ性能を持っており、消費者電子機器や産業用途に適しています。例えば、設定ポイント制御、チューニング、センサキャリブレーションなどです。低消費電力と小さなパッケージオプションのため、これらのデバイスは、多くの携帯用およびバッテリ駆動用途に非常に魅力的です。出力が1つ必要な場合は、mcp 4801/4811/4821シングルチャネル製品群を使用することができます。
典型的な例です
・ポイントを設定したり、ずらしたりして微調整します。
・センサーのキャリブレーションです
・精密オプションの基準電圧源です
・携帯機器(バッテリー駆動)です。
・光通信装置のキャリブレーションです
特性です:
12ビット解像度です
デュアルチャネル電圧出力です
2.7Vから5.5Vの動作電圧です
動作電流415µA(代表値)です
内部電圧基準2.048Vです
オプションの単位または2倍の利得出力です
INL±2 LSB(通常値)です。
微分非線形性(DnL)±0.75 LSB(最大値)です
出力確立時間4.5µsです
SPIインターフェイスです
8ピンPDIP、SOIC、MSOPパッケージです
温度範囲は-40℃から+125℃です
aec-q100レベル1に準拠しています
mcp4822t-e /SNパラメータです。
桁数は12です。
デジタル/アナログ変換器数:2です。
作成期間:4.5µs(標準)です。
出力タイプ:電圧バッファです。
差分出力:なしです。
データインタフェース:SPIです
参考ジャンル:内部です
電圧-給電、シミュレーション:2.7V ~ 5.5Vです。
電圧-電源供給、数字:2.7V ~ 5.5Vです。
INL/DNL (LSB):±4,±0.25です
アーキテクチャ:抵抗ストリングDACです
働作温度:-40℃~ 125℃です。
パッケージ/ケース:8-SOIC(0.154",幅3.90mm)です。
サプライヤーデバイスパッケージ:8-SOICです
装着タイプ:表面装着タイプです。
基本品番:MCP4822です。
(販売、回収)mcp4822t-e /SNは、基準電圧源のデュアルチャネル、12ビットデジタル/アナログコンバータ(DAC) 8SOICを内蔵しています。ご要望があれば、陳さんへお問い合わせください。
