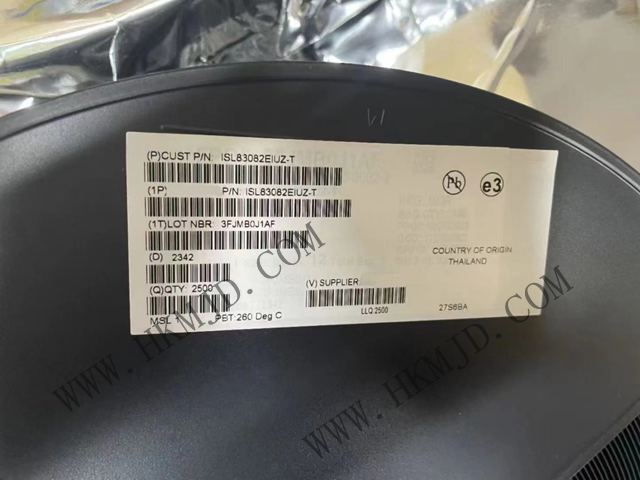

明佳達——BiCMOSトランシーバを供給します： ISL83082EIUZ RS-485/RS-422トランシーバ

深圳市明佳達電子有限会社 [ルネサス]BiCMOSトランシーバ：ISL83082EUZ RS-485/RS-422トランシーバの長期サプライヤーです。

ISL83082EUZは、ルネサス製のBiCMOSトランシーバICで、RS-485、RS-422規格のバランス通信用に設計されています。 以下にISL83082EUZの詳細を示します：

型番：ISL83082EUZ

パッケージ：MSOP-8

タイプ： BiCMOSトランシーバIC - RS-485/RS-422 トランシーバ

ISL83082EUZはBiCMOS、ESD保護、5V電源のシングルトランシーバで、RS-485とRS-422の平衡通信規格に準拠しています。ISL83082EUZは、このインターシル・ファミリが10%の許容差電源（4.5V～5.5V）で仕様化されている点で他の製品と異なります。

ISL83082EUZはバス電流が非常に低く（+125µA/-75µA）、RS-485バスに真の1/8ユニット負荷を提供します。 これにより、リピータを使用せずに、RS-485仕様で規定された最大負荷32単位に違反することなく、ネットワーク上に最大256個のトランシーバを接続できます。

ISL83082EIUZ 公共料金の遠隔検針システムでは、個々の検針値がRS-485ネットワークを介してコンセントレータに送信されるため、ノード数を増やすことができ、必要なリピータの数を最小限に抑えることができます。 すべての検針値は、1つのアクセスポートまたはワイヤレスリンク経由でコンセントレータから読み取られます。

ISL83082EIUZ - レシーバ（Rx）入力は完全なフェイルセーフ設計で、Rx入力がフローティング、ショート、または終端されているが駆動されていない場合、ロジックハイのRx出力が保証されます。

ISL83082EIUZ - 製品特性：

タイプ：トランシーバ

プロトコル：RS422、RS485

ドライバ/レシーバ数: 1/1

デュプレックス: ハーフ

レシーバヒステリシス： 20 mV

データレート： 115Kbps

電圧-電源： 4.5V〜5.5V

動作温度： -40°C ~ 85°C

マウントタイプ： 表面実装

パッケージ/シェル：8ピンTSSOP、8ピンMSOP（0.118インチ、3.00mm 幅）

サプライヤーデバイスパッケージ： 8-MSOP

ISL83082EIUZ - 機能的特長：

BiCMOS技術: ISL83082EUZは、バイポーラ・トランジスタとCMOSトランジスタの長所を組み合わせた先進のBiCMOSプロセスで製造されており、高性能と低消費電力を実現しています。

ESD保護：ISL83082EUZ - 各ドライバ出力とレシーバ入力は±15kVのESD（静電気放電）保護機能を備え、ラッチアップすることなく静電気による損傷を効果的に防止します。

5V電源：ISL83082EUZは5V電源をサポートしており、4.5V～5.5Vの幅広い電圧範囲で安定動作し、さまざまな電源環境に適応します。

フルフェイルセーフ：ISL83082EUZレシーバは、オープン、ショート、終端、フローティングなどの異常状態に対応するフルフェイルセーフ機能を備えており、システムの信頼性を向上します。

小型パッケージ：ISL83082EUZは、MSOPなどの小型パッケージで提供されるため、基板スペースを節約でき、小型デバイスへの組み込みが容易です。

ISL83082EIUZ - 製品の特長：

鉛フリー製品あり（RoHS対応）

RS-485 I/OピンESD保護±15kV HBMレベル3 ESD保護（HBM）全ピン>7kV

小型MSOPパッケージにより基板スペースを50%節約

完全フェイルセーフ（オープン、ショート、終端、フローティング）レシーバ

ホットスワップ可能な回路

パワーアップ/パワーダウン中もTxおよびRx出力は3値のまま

真の1/8ユニット負荷で、バス上に最大256のデバイスが可能

単一5V、許容差10%の電源仕様

最大10Mbpsの高速データ・レート

低静止電源電流 530µA 超低シャットダウン電源電流 70nA

コモンモード入力電圧範囲 -7V～+12V

半二重および全二重ピンアウト

トライステートRxおよびTx出力

ドライバ過負荷保護のための電流制限とサーマルシャットダウン

ISL83082EIUZ - アプリケーション・シナリオ：

ISL83082EUZは、産業用制御機器、オートメーション・システム、データ通信機器など、RS-485またはRS-422通信インタフェースを必要とするさまざまな電子機器に適しています。 その高性能、低消費電力、小型パッケージは、これらのアプリケーション・シナリオに最適です。

まとめると、ISL83082EUZは高性能BiCMOSトランシーバICとして、RS-485/RS-422通信分野で幅広い応用が期待できます。

深圳市明佳達電子有限会社は、[Renesas] BiCMOSトランシーバ：ISL83082EUZ RS-485/RS-422トランシーバの長期サプライヤーです。
