概説します

F2800156QRHBRQ1はコスト最適化されたC2000リアルタイムマイクロコントローラシリーズのスケーラブルで超低遅延デバイスで、256KB (128KW)までのフラッシュメモリに対応しています。36KB (18KW)までのオンチップSRAMもフラッシュメモリの補完に利用できます。このデバイスはパワーエレクトロニクス製品の効率向上を目指しています。

次のような応用があります。

HVAC圧縮機モジュールです

ヘッドライト

直流/直流コンバータ

インバータとモーター制御です

車載用充電器(OBC)と無線充電器です

ポンプです

産業用モーター駆動です

モーター制御です

デジタル電源

誘導と信号調節です

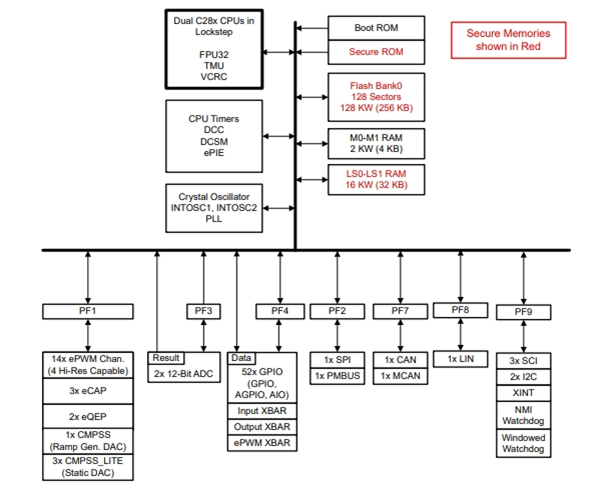

F2800156QRHBRQ1は、32ビットステップロックデュアルC28x CPUを採用しており、ソフトウェアのオーバーヘッドを必要とせず、ASILレベルBの機能安全デバイスとなります。リアルタイム制御サブシステムは,TI社の32ビットC28x DSPコアをベースとしており,オンチップ・フラッシュやSRAMで動作する浮動小数点や定点コードに対して120MHzの信号処理性能を提供する。三角関数加速器(TMU)とVCRC(巡回冗長検査)拡張命令セットはC28x CPUの性能をさらに向上させ、システムの重要な一般的アルゴリズムのリアルタイム制御を高速化します。

基本パラメータです

コアプロセッサはC28xです

コアは32ビットデュアルコアです

速度:120MHzです。

CANbus、I2C、SCI、SPI、UART/USARTに対応します。

周辺装置:落下検出/リセット,I2S, POR, PWM, WDTです

I/O数は18です

プログラム記憶容量:256KB (128K x 16)です。

プログラムメモリ:フラッシュメモリです。

EEPROM容量:-です

RAMサイズは18K × 16です

電圧-給電(Vcc/Vdd): 2.8V ~ 3.63Vです。
