プロフィール
LMH1239RTVRは、(TI)が発表した統合クロックリバイザを備えた12G SDI 2ウェイケーブルイコライザです。同素子の均衡のため、75オメガ同軸ケーブルのデータを通じて、できるし、125 mbpsまで11.88 gbpsのsmpteデータrate範囲内で運行する。

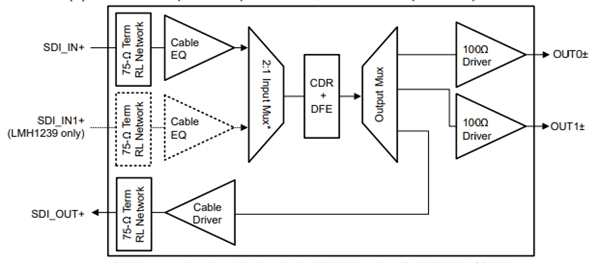

配線を簡略化して便利にデバッグするために、LMH1239は1:3出力マルチプレクサがあります;この多重化器は二つのvodと行く加重制御機能を備えた100オメガ扇を出力75オメガ环や一通sdi出力構成。が提供した75オメガ环通出力信号カバー範囲拡大やシステムを実現できる級の判定を受けた。
システムレベルの冗長性を達成するために、LMH1239は統合SDI入力マルチプレクサを追加します。
応用です
・SMPTE対応シリアルデジタルインタフェースです
・UHDTV/4K/8K/HDTV/SDTVビデオです
・放送ビデオルータ、スイッチ、配信アンプ、モニターです
・デジタルビデオの処理と編集です
特性です
・統合クロック復元器付きアダプティブケーブルイコライザーです
st-2082-1 (12G)、st-208-1 (6G)、st-424 (3G)、st-292 (HD)、st-259 (SD)に対応しています。
・dvb-asiとAES10 (MADI)に対応しています。
・統合クロックレプリケーターは以下のSMPTEレートでロックされます:11.88Gbps、5.94Gbps、2.97Gbps、1.485Gbpsまたは1.001分週次サブレート、270Mbps
•典型的なケーブル長(Belden 1694A)、PRBS-9パターンです:
—11.88Gbps (4Kp60 UHD)で100mです。
——5.94Gbps (UHD)で150mです
——2.97Gbps (FHD)で220mです
—1.485Gbps (HD)で300mです
——270Mbps (SD)で600mです
・典型的なケーブル長(Belden 1694A)、病的パターン1です:
—11.88Gbps (4Kp60 UHD)で90mです
——5.94Gbps (UHD)で140mです
——2.97Gbps (FHD)で220mです
—1.485Gbps (HD)で300mです
——270Mbps (SD)で600mです
75オメガ・片でインターネット端末と反射損失補償
・入力ケーブルイコライザとクロック復元器の特性です:
応力パターンでケーブル長を上げます
プログラム可能なCDRループの帯域幅設定です
~ 2−75オメガ入力多重化器(lmh1239)だけ許される
・出力ドライブの特性です:
——行く加重機能を備えた弱オメガ扇を出力100
—ケーブル故障検出の機能を持つ(支持最長600 m)の时计恢复型出力75オメガ环通
・PRBS発生器、検査器の内蔵です
・内部眼図の開口度モニターです
・2.5Vシングル電源です
・低消費電力:350mW(代表値)です。
・省電力モード:70mWです
・制御ピン、SPIまたはSMBusインターフェースで構成可能です
・5mm × 5mm 32ピンWQFNパッケージです。
