供給（TI）TMDS181IRGZT6GbpsHDMI2.0TMDSリタイマ

ソース:このサイト時間:2025-02-12ブラウズ数:

概説しますTMDS181IRGZTデバイスは、デジタルビデオインターフェース(DVI)またはhdマルチメディアインターフェース(HDMI™)リタイマです。TMDS181xは4つのTMDSチャネル、SPDIF_IN/ARC_OUT(オーディオリターンチャネル)、DDC(デジタルディスプレイ制御)インターフェースを…

概説します

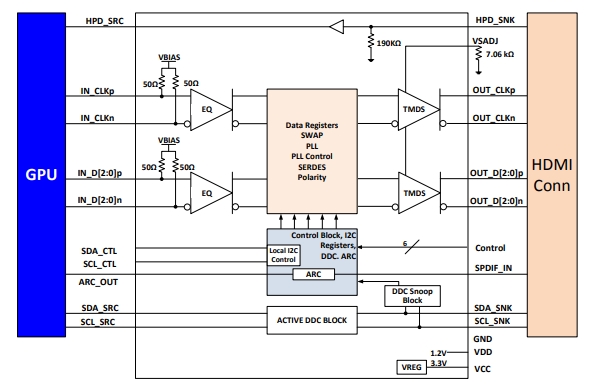

TMDS181IRGZTデバイスは、デジタルビデオインターフェース(DVI)またはhdマルチメディアインターフェース(HDMI™)リタイマです。TMDS181xは4つのTMDSチャネル、SPDIF_IN/ARC_OUT(オーディオリターンチャネル)、DDC(デジタルディスプレイ制御)インターフェースをサポートしています。TMDS181xは最大6Gbpsの信号転送レートに対応し、最大4k2k60pの24ビット/画素の解像度と、最大WUXGAの16ビットの色深度または1080pの高リフレッシュレートを実現しています。TMDS181xは、HDMI2.0a規格をサポートするように構成されています。TMDS181xでは1.0Gbps以下のデータレートでは自動的にリドライバが設定され、それ以上のレートでは自動的にリタイマが設定されます。リドライバモードはHDMI1.4bに対応し、データレートは3.4Gbpsです。

主な特性です

・HDMI™は、入力ポートと出力ポートの間にクロック&データ・リカバリー(CDR)回路を備え、最大6Gbpsのデータレートをサポートします。

・リタイミングモードで6GbpsまでのHDMI™に対応しています

•4k2k60pとWUXGAまで16ビットの色深度または1080pをサポートし、より高いリフレッシュレートを実現しました。

・入力ストリームのタイミングを再計時してランダムなジッタを補償します

・適応型受信機イコライザまたはプログラマブル固定イコライザです

・I2Cとピン設定がプログラム可能です

・5+ビット内オフセット補償です

・シングルエンドARC対応です

•リンクデバッグツールはRXイコライザの後に位置する目の図を含みます

・48ピン7mm × 7mm 0.5mmピッチ超薄型四方扁平ワイアーレス(VQFN)パッケージです。

・取扱温度範囲を0°Cから85°Cに拡張(TMDS181)します。
