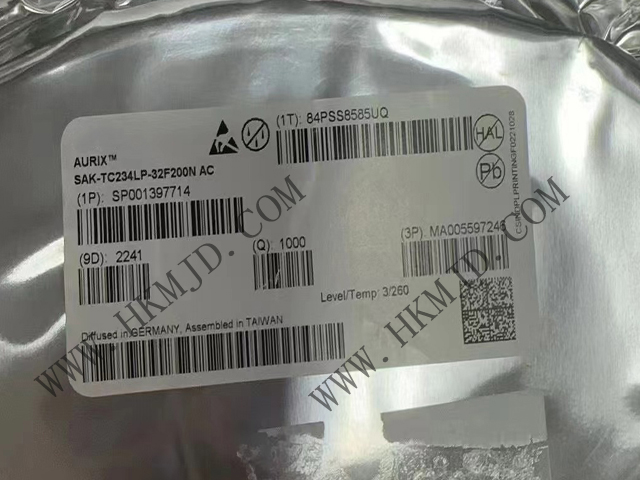

深圳市明佳達電子有限会社は、TQFP-144パッケージの周波数200MHz、最大2MBのフラッシュメモリを搭載したインフィニオンオートモーティブマイクロコントローラ_SAK-TC234LP-32F200N AC_32ビットシングルチップマイクロコントローラを供給しています。

SAK-TC234LP-32F200Nの説明

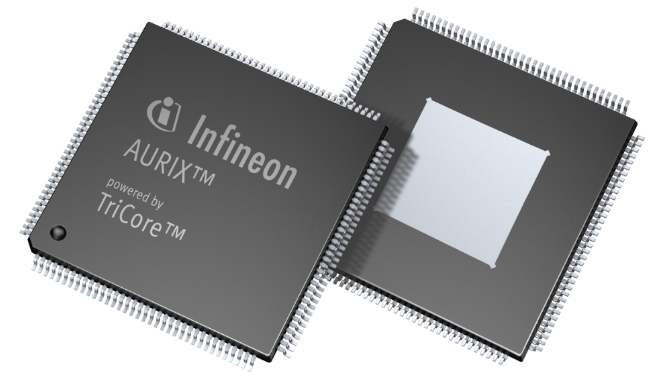

SAK-TC234LP-32F200N ACは、AURIX™ TC23xLファミリに属します。 200MHzのTriCore、3.3V単電圧電源、強力な汎用タイマモジュール（GTM）は、複雑さを軽減し、クラス最高の消費電力を達成し、大幅なコスト削減を実現するように設計されています。

TC23x製品ファミリには、以下の特長があります：

- CPUコアを1つ搭載した高性能マイクロコントローラ

- エネルギー効率の高いスカラ型トリプルコアCPU（TC1.6E）：

- TC1.6Pと互換性のあるバイナリコード

- 全温度範囲で最大200MHzの動作周波数

- 最大184Kバイトのデータ・スクラッチパッドRAM（DSPR）

- 最大8Kバイトの命令パドルRAM（PSPR）

- 8Kバイト命令キャッシュ（ICACHE）

- 4ライン・リード・バッファ（DRB）

- TC1.6E用ロックド・ステッパー・シャドウ・コア

- 複数のオンチップ・メモリ

- すべての組み込みNVMおよびSRAMはECC保護されています。

- 最大2Mバイトのプログラム・フラッシュ・メモリ（PFLASH）

- EEPROMエミュレーションに使用可能な最大128Kバイトのデータフラッシュ（DFLASH）

- 32Kバイト・メモリ（LMU）

- 512Kバイト・メモリ（EMEM）

- ブート・フラッシュ・メモリ（BROM）

- セキュアなデータ転送のための16チャネルDMAコントローラ

- 高度な割り込みシステム（ECC保護）

- 高性能オンチップ・バス・アーキテクチャ

- バス・マスタ、CPU、メモリ間の高速パラレル・アクセス用64ビット・クロスバー相互接続（SRI）

- オンチップ・ペリフェラルおよびファンクション・ユニット用32ビット・システム・ペリフェラル・バス（SPB）

- バスブリッジ（SFIブリッジ）

- オプションのハードウェア・セキュリティ・モジュール（HSM）が一部のモデルで利用可能（下記参照）

- セキュリティ・マネジメント・ユニット（SMU）がセキュリティ監視アラームを処理

- ECC、メモリ初期化、MBIST機能を備えたメモリ・テスト・ユニット（MTU）

- デジタルI/Oチェック用ハードウェアI/Oモニター（IOM）

- 多機能オンチップ・ペリフェラル・ユニット

- ハードウェアLINサポート（V1.3、V2.0、V2.1、J2602）付き非同期/同期シリアル・チャネル（ASCLIN）×2、最大50 MBaud

- 最大50Mビット/秒のマスタ/スレーブ機能を備えた4つの待ち行列型SPIインターフェース・チャネル（QSPI）

- 2つのMultiCAN+モジュール（各3CANノード、128の自由に割り当て可能なメッセージオブジェクトを備え、FIFOバッファによる効率的なデータ処理を実現

- センサー接続用シングルサイドビット伝送（SENT）チャンネル4個

- バージョンV2.1用2チャンネル（E-Ray）付きFlexRayTMモジュール1個

- 自律的で複雑な入出力管理のための強力なデジタル信号フィルタとタイマ機能のセットを提供する汎用タイマモジュール（GTM）。

- キャプチャ/コンペア6モジュール（2つのコアCCU60とCCU61）

- 汎用12タイマ・ユニット（GPT120）1個

- RMIIおよびMIIインターフェース付きIEEE802.3イーサネットMAC（ETH）

- 多機能逐次比較ADC（VADC）

- 4つの独立したADCコアのクラスタ

- 入力電圧範囲0V～5.5V（ADC電源）

- デジタル・プログラマブルI/Oポート

- オンチップ・デバッグ・サポート OCDSレベル1（CPU、DMA、オンチップ・バス）

- 4線式/5線式JTAG（IEEE 1149.1）またはDAP（デバイス・アクセス・ポート）インターフェース

- 電源管理システムとオンチップ・レギュレータ

- システムPLLとFlexray PLLによるクロック生成ユニット

- 組み込みレギュレータ

特徴

- 200MHz/DSP能力を持つTriCore™コア

- ECC保護付き2MBフラッシュ

- 125k サイクルの128KB EEProm

- ECC保護付き192KB RAM

- 16x DMAチャンネル

- 24x 12ビットSAR ADCコンバータ

- 強力な汎用タイマ・モジュール（GTM）

- センサー・インターフェース：4x SENT

- 高度なコネクティビティ：1x FlexRay、2x LIN、4x QSPI、6x CAN（データレート拡張CAN FDを含む）

- ウェイクアップ・タイマー

- 単電圧電源3.3V

- TQFP-144パッケージ

- 周囲温度範囲 -40°... +125°.

- プログラマブルHSM（ハードウェア・セキュリティ・モジュール）

用途

- 自動車ボディ制御モジュール（BCM）

- 電動パワーステアリング（EPS）

- 電子安定制御

- メイン・ディストリビューション・センター（PDC）
