深圳市明佳達電子有限会社紹介 YT8521SH-CA 10BASE-Te、100BASE-TX、1000BASE-T IEEE 802.3規格に準拠した高集積イーサネットトランシーバーです。

YT8521SH-CAの概要

YT8521SH-CAは、CAT.5E UTPケーブルでのイーサネットパケットの送受信に必要なすべての物理層機能を提供します。YT8521SH-CAは、最先端のDSP技術とアナログフロントエンド（AFE）を利用し、UTPケーブルでの高速データ送受信を可能にします。

YT8521SH-CAは、クロスオーバー検出と自動補正、極性補正、適応イコライゼーション、クロストーク・キャンセル、エコー・キャンセル、タイミング・リカバリ、エラー補正を実装し、10Mbps、100Mbps、1000Mbpsでの強力な送受信を実現します。 MACとPHY間のデータ転送は、RGMII（Reduced Gigabit Multimedia Interface）または1000BASE-T、100BASE-T、1000BASE-T経由で行われます。MACとPHY間のデータ転送は、1000BASE-T、100BASE-TX、10BASE-Teの場合、RGMII（Thin Gigabit Separate Media Interface）またはSGMII（Serial Gigabit Separate Media Interface）を経由します。

YT8521SH-CAは、3.3V、2.5V、1.8Vなど、さまざまなRGMII信号電圧をサポートしています。また、SGMII、1000BASE-X、100BASE-FXとして構成可能なSerDesインターフェースもサポートしています。YT8521SH-CAは、Motorcomm独自のLRE100-4機能を搭載しています。この機能により、デバイスはLRE100-4準拠のリンクパートナーと自動ネゴシエーションして接続し、拡張ケーブルカバレッジアプリケーションでCAT.5Eケーブルを使用して最大400mのリンクを100Mbpsで接続できます。YT8521SH-CAは、-40℃～85℃の産業用動作温度範囲をサポートします。

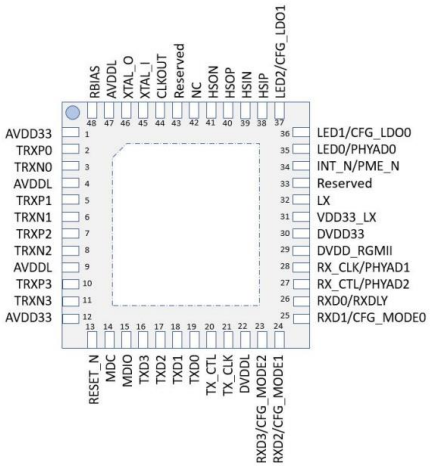

ピン配列

ブロック図

主な機能

- 1000BASE-T IEEE 802.3ab準拠

- 100BASE-TX IEEE 802.3u準拠

- 10BASE-Te IEEE 802.3準拠

- 1000BASE-X/100BASE-FX対応

- LRE100-4対応

- 4対のCAT.5E UTPケーブルで最大400m@100Mbpsの長距離イーサネットを実現

- RGMII/SGMII MACインターフェース対応

- IEEE 802.3az-2010（エネルギー効率に優れたイーサネット）をサポート

- EEEバッファリング

- レガシーMACをシームレスにサポートするEEEバッファリングを含む

- 同期イーサネット（Sync-E）対応

- UTP/光経由でのWOL（Wake-on-LAN）機能内蔵

- UTP/光での割り込みサポート

- パラレル検出対応

- クロス検出と自動補正

- 自動極性補正

- ベースライン・ドリフト補正

- 1000BASE-Tで120mのCAT.5Eケーブルをサポート

- RGMII用に3.3V/2.5V/1.8V信号を選択可能

- 25MHz外部水晶振動子またはOSCをサポート

- MAC用125MHzクロック・ソース

- 3つのネットワーク・ステータスLED

- リンク・パワーダウン・パワー・セーブ（スリープ・モード）対応

- スイッチング・レギュレータおよびLDO内蔵

- 産業グレード製造プロセス

- SERDES（SGMII/1000BASE-X）をサポート。

- 光-UTPメディア・コンバータ・モードまたはSGMII-RGMIIブリッジ・モードをサポート

- UTP/光自動検出をサポート

- 1000BASETおよび100BASE-TXでは18kバイトのジャンボフレーム、10BASETeでは10kバイトのジャンボフレームをサポート

- 48ピンQFNグリーンパッケージ

ターゲット・アプリケーション

- DTV（デジタルテレビ）

- MAU（メディア・アクセス・ユニット）

- CNR（通信およびネットワーク・ライザー）

- ゲーム機

- プリンターおよびオフィス機器

- DVDプレーヤーとレコーダー

- イーサネット・ハブ

- イーサネット・スイッチ

- 基地局およびコントローラー

- ルーター、DSLAM、PON機器

- テストおよび測定システム

- 産業用および工場用オートメーション機器

- マルチメディア同期およびリアルタイム・ネットワーク

- UTP物理イーサネットMACを必要とするあらゆる組み込みシステム
