概観です:ad7890brz-4は、入力マルチプレクサ、オンチップサンプリングホールド増幅器、12ビット高速ADC、2.5 V基準電圧源、高速シリアルインタフェースを内蔵した8チャンネル、12ビットデータサーチシステムです。5 V単電源を採用し、0 Vから4.096 Vまでのアナログ入力が…
概観です:
ad7890brz-4は、入力マルチプレクサ、オンチップサンプリングホールド増幅器、12ビット高速ADC、2.5 V基準電圧源、高速シリアルインタフェースを内蔵した8チャンネル、12ビットデータサーチシステムです。5 V単電源を採用し、0 Vから4.096 Vまでのアナログ入力が可能です。
このデバイスのマルチプレクサは独立してアクセスすることができ、これにより、ユーザは、マルチプレクサとADCの間にアンチエイリアシングフィルタを挿入するか、または信号調整を行うことができます。つまり、8つのチャンネルすべてが1つのアンチエイリアシングフィルタを共有することができます。外部容量を接続することにより、ユーザは、フィルタまたは信号調整回路内のすべての外部遅延を含むように、指定されたマルチプレクサ確立時間を調整することができます。
AD7890は、1つの高速双方向シリアルインタフェースでデータを出力します。このデバイスにはチップ内制御レジスタが内蔵されており、ユーザーはシリアルポートを介してチャネル選択、切り替え起動、省電力モードを制御できます。多機能で高速なロジックにより、マイクロコントローラやデジタル信号プロセッサ上のシリアルポートとのインタフェースが容易になります。
線形度、フルレンジとアンバランス誤差などの伝統的な直流精度規格に加えて、AD7890の働的性能パラメータも詳細に規定しています。高調波歪とs / n比が含まれます。

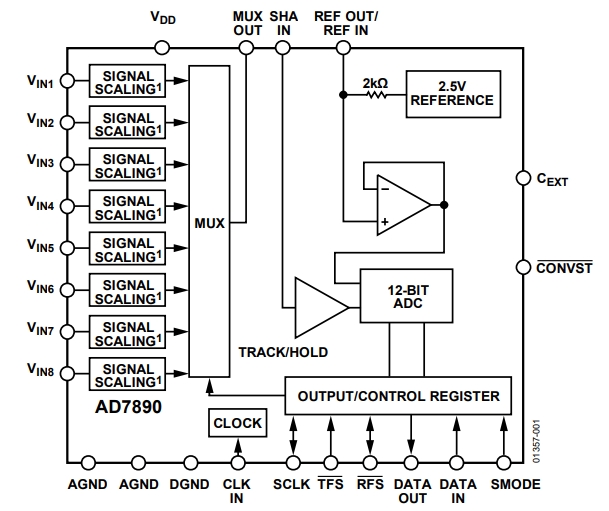

機能ブロック図です。
特性です:
高速12ビットADC,変換時間は5.9マイクロ秒です
シングルエンドの8つのアナログ入力チャンネルです
入力範囲選択します:
±10 V (ad7890-10)です。
0 Vから4.096 V (ad7890-4)です。
0 Vから2.5 Vまで(ad7890-2)です。
マルチプレクサおよびADCにそれぞれ独立してアクセスできます。
イントラサンプリングホールド増幅器
チップ内基準電圧源です
高速で柔軟なシリアルインタフェースです
単電源・低消費電力(最大50 mW)です。
省電力モード(通常値75µW)です。
