ADI AD9957BSVZ 18ビットI/Qデータ・チャネルおよび14ビットDAC付き1GSPS直交デジタル・ブースター

ADI AD9957BSVZ 18ビットI/Qデータ・チャネルおよび14ビットDAC付き1GSPS直交デジタル・ブースター

ソース:このサイト時間:2024-12-18ブラウズ数: 15

AD9957BSVZ の概要AD9957BSVZ は、高速ダイレクト・デジタル・シンセサイザ (DDS)、高性能、高速の 14 ビット・デジタル・アナログ・コンバータ (DAC)、クロック乗算回路、デジタル・フィルタ、その他の DSP 機能を 1 チップに集積しています。 AD9957は、有線または…

AD9957BSVZ の概要

AD9957BSVZ は、高速ダイレクト・デジタル・シンセサイザ (DDS)、高性能、高速の 14 ビット・デジタル・アナログ・コンバータ (DAC)、クロック乗算回路、デジタル・フィルタ、その他の DSP 機能を 1 チップに集積しています。 AD9957は、有線または無線通信システムのデータ伝送用にベースバンド・アップコンバージョンを提供します。


AD9957 は、AD9857 と AD9856 を含む直交デジタル・アップコンバー ター(QDUC)ファミリーの 3 番目の製品です。 AD9957 は、動作速度、消費電力、スペクトル性能の改善を提供します。 先行製品とは異なり、I/Q ベースバンド・データの 16 ビット・シリアル入力モードをサポートしています。 このデバイスは、モノフォニック正弦信号源または補間DACとしてプログラム可能です。


基準クロック入力回路には、水晶発振器、高速分周入力、基準クロック周波数逓倍用の低ノイズPLLが含まれる。


制御機能用のユーザー・インターフェースには、SPORTインターフェースとして簡単に設定できるシリアル・ポートと、任意の信号パラメータ(位相、周波数、振幅)を迅速かつ簡単に復調できるBlackfin® DSPのプロファイル・ピンがあります。


特徴

1 GSPSの内部クロック速度(アナログ出力は最大400 MHz)

統合1GSPS 14ビットDAC

250 MSPSの入力データ・レート

位相ノイズ ≤ -125 dBc/Hz (400 MHzキャリア、1 kHzオフセット)

優れたダイナミック性能 >80 dB狭帯域SFDR

8つのシフト・キー・プログラマブル・プロファイル

Sin(x)/(x)補正(逆sincフィルター)

基準クロック乗算器

単結晶動作用内部発振器

ソフトウェアおよびハードウェア制御によるパワーダウン

内蔵RAM

位相変調機能

マルチチップ同期

Blackfin SPORTへの容易なインターフェース

4倍から252倍までの補間係数

補間DACモード

ゲインコントロールDAC

内部分周器により最大2 GHzの基準周波数が可能

1.8 Vおよび3.3 V電源

100ピンTQFP_EPパッケージ


用途

HFCデータ、テレフォニー、ビデオモデム

無線基地局伝送

ブロードバンド通信伝送

インターネット電話


機能ブロック図

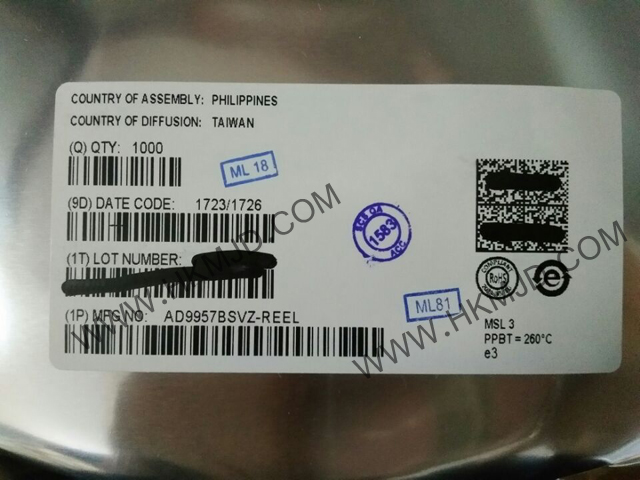

深圳市明佳達電子有限会社 [供給]オリジナル純正ADI AD9957BSVZダイレクトデジタル合成IC 14 b 1 GHz 32 bチューニング100-TQFP-EP(14x14)


モデル:AD9957BSVZ

ブランド:アナログ・デバイセズ

バッチ: 24+
