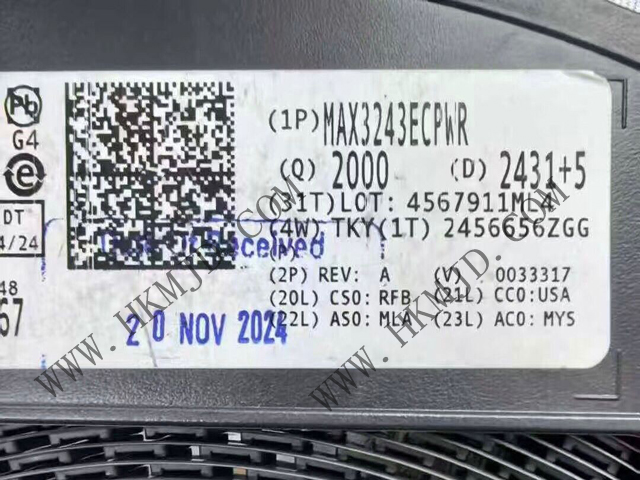

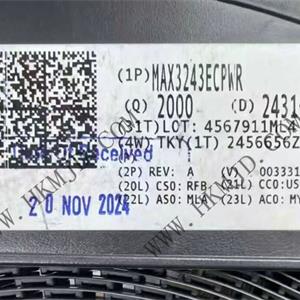

MAX3243ECPWRは、高性能かつ低消費電力のRS-232トランシーバーチップです。このデバイスは、3つのラインドライバ、5つのラインレシーバ、およびデュアルチャージポンプ回路で構成され、シリアルポート接続ピン上で±15kVのESD（HBMおよびIEC61000-4-2、エアギャップ放電）および±8kVのESD（IEC61000-4-2、接触放電）保護を備えています。本デバイスはTIA/EIA-232-Fの要件に準拠し、非同期通信コントローラとシリアルポートコネクタ間の電気的インターフェースを提供します。このドライバとレシーバの組み合わせは、IBM PC/ATで使用される標準的なシリアルポートの要件を満たすか、それとの互換性を有します。チャージポンプと4つの小型外部コンデンサにより、3V～5.5Vの単一電源で動作します。さらに、このデバイスには常時有効な同相出力（ROUT2B）が含まれており、リングインジケータを使用するアプリケーションがデバイスの電源が切れた状態でもデータを送信できるようにします。

MAX3243ECPWRの特長

IBM™ PC/AT™シリアルポート用シングルチップ・シングル電源インターフェース

RS-232バスピンへのESD保護

±15kV ヒト体放電モデル(HBM)

±8kV IEC61000-4-2 接触放電

±15kV IEC61000-4-2 エアギャップ放電

TIA/EIA-232-F および ITU V.28 規格の要求を満たすか上回る

3V～5.5V VCC 電源で動作

常時有効な同相受信器出力 (ROUT2B)

最大 500kbit/s のデータレートでの伝送を想定

低待機電流：1µA（標準値）

外部コンデンサ：4 × 0.1µF

5Vロジック入力および3.3V電源に対応

Maxim MAX3243Eとの互換性を考慮した設計

シリアルマウス駆動機能

自動電源遮断機能：有効なRS-232信号が検出されない場合にドライバ出力を無効化

MAX3243ECPWRの仕様

メーカー:    Texas Instruments

製品カテゴリ:    RS-232インターフェース集積回路

パッケージ/ケース:    TSSOP-28

シリーズ:    MAX3243E

機能:    トランシーバー

データレート:    500 kb/s

ドライバ数:    3 Driver

レシーバ数:    5 Receiver

デュプレックス:    全二重

電源電圧-最大:    5.5 V

電源電圧-最小:    3 V

実装スタイル:    SMD/SMT

動作電流:    1 mA

最低動作温度:    0 ℃

最大動作温度:    + 70 ℃

ESD 保護:    15 kV

MAX3243ECPWR の アプリケーション

• バッテリー駆動システム

• 有線ネットワーク

• データセンターおよびエンタープライズコンピューティング

• バッテリー駆動システム

• ノートパソコン

• ポータブルコンピュータ

• PDA

• ハンドヘルドデバイス
