商品名称:デジタル・アナログ変換器 (DAC)
ブランド:ADI
年:25+
パッヶージ:BGA-324
納期:真新しいオリジナル
在庫数量:2000 件

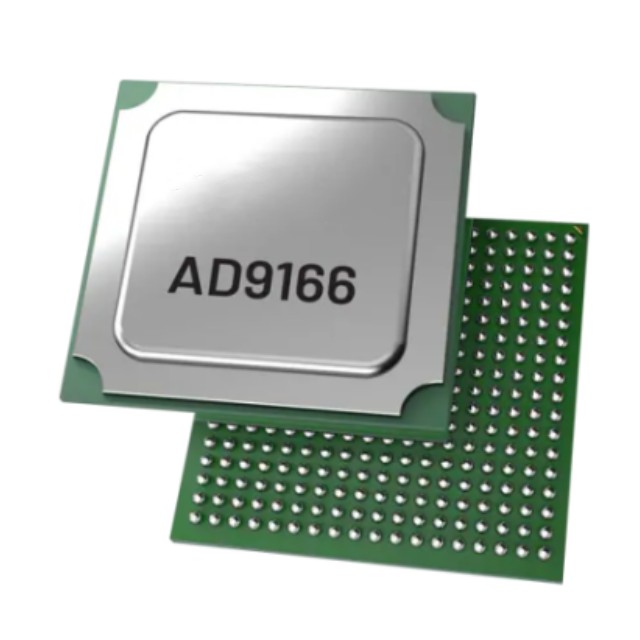

AD9166BBPZ は、高性能で広帯域のオンチップベクトル信号発生器です。高速 JESD204B シリアル化/ デシリアライザ(SERDES)インターフェース、柔軟な16ビットデジタルデータパス、正交(IQ)デジタルアナログコンバーター(DAC)コア、および統合された差動からシングルエンド出力バッファアンプで構成され、最大10 GHzの50 Ω負荷に対応可能です。
DAC コアは4スイッチアーキテクチャを採用し、構成を変更することでDAC コアの有効更新レートを向上させ、6.4 GHz DAC サンプリングクロック構成から最大12.8 GSPSまで拡張可能です。アナログ出力帯域幅は通常、直流から9.0 GHzまでです。デジタルデータパスには、複数の補間フィルター段、高速周波数ホッピング(FFH)をサポートする複数の数値制御発振器(NCO)を備えた直接デジタル周波数合成器(DDS)ブロック、および追加のFIR85と逆シンクフィルター段が含まれ、柔軟なスペクトル計画を実現します。
差動接続によりシングルエンドバッファが不要となり、DAC コアの全アナログ出力帯域幅をサポートします。直流結合出力は外部バイアス3端子回路や類似回路なしでベースバンド波形を出力可能であり、AD9166BBPZ は最も過酷な高速超広帯域 RF 送信アプリケーションに特に適しています。
多様なフィルタ段により、AD9166BBPZ は低いデータレートに設定可能でありながら、高い DAC クロックレートを維持できます。これにより、フィルタ要件を簡素化し、全体的なシステムサイズ、重量、消費電力を削減できます。
データインターフェース受信機には最大8つのJESD204B SERDESチャネルが含まれ、各チャネルは12.5 Gbpsを伝送可能です。データレート、SERDESチャネル数、JESD204Bトランスミッターに必要なチャネルマッピングに応じて、受信機を完全に構成できます。
2x 非帰零 (NRZ) 動作モード(FIR85 を有効化)において、AD9166 は RF キャリアを真の直流から第3のナイキスト領域の境界まで再構成するか、または最大 9 GHz の真の直流のアナログ帯域幅を再構成できます。
混合モードでは、AD9166BBPZ は第2および第3のナイキスト領域で RF キャリアを再構成し、低消費電力ながら 2×NRZ モードと同等の性能を維持します。
ベースバンドモード(例:帰零(RZ)および1x NRZ)において、AD9166BBPZはRFキャリアを真の直流から第1のナイキスト領域の端まで再構成するのに適しており、2x NRZモードと比較して消費電力が低いです。
直交DDSブロックは、デジタルアップコンバーターとして構成可能で、I/Qデータをサンプリングしてアップコンバートし、スペクトルの3つのナイキスト領域のいずれかの必要な位置に配置できます。
DDSには、各振荡器に32ビットの位相加算器を備えた32個のデジタル制御振荡器(NCO)が搭載されています。100 MHzのシリアル周辺インターフェース(SPI)と組み合わせて使用する場合、DDSは位相同期FFHを可能にし、位相確立時間は300 nsまで短縮されます。
AD9166BBPZ は共通の SPI インターフェースで構成され、すべてのレジスタ状態を監視します。AD9166 は 324 ピン、15 mm × 15 mm、0.8 mm ピッチの BGA_ED パッケージを採用しています。
AD9166BBPZ の応用
計測機器:自動テスト装置、電子テスト・測定、任意波形発生器
電子戦:レーダーとジャマー
広帯域通信システム
ローカル発振器ドライバー
AD9166BBPZ の特性
直流結合、50Ω マッチング出力
最大 4.3 dBm の出力電力(9 GHz 時:-9.5 dBm)
DAC コア更新レート:2×NRZ モード時 12.0 GSPS(保証最小値)
広帯域アナログ帯域幅
2×NRZ モード時、直流から 9.0 GHz(12.0 GSPS DAC 更新レート)
混合モード時、1.0 GHz から 8.0 GHz(6.0 GSPS DAC 更新レート)
NRZ モード時:直流から 4.5 GHz(6.0 GSPS DAC 更新レート)
2×NRZ モード時の消費電力:4.88 W(10 GSPS DAC 更新レート)
バイパスデータパス補間
2×、3×、4×、6×、8×、12×、16×、24×
瞬間(複雑)信号帯域幅
デバイスクロックが 5 GHz の場合:2.25 GHz(2 倍補間)
デバイスクロックが 6 GHz の場合:1.8 GHz(3 倍補間)
高速周波数ホッピング
統合 biCMOS バッファアンプ
