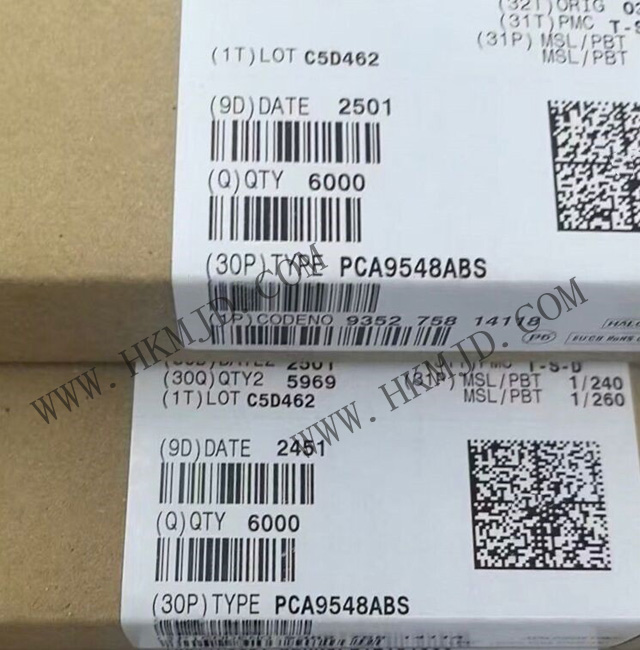

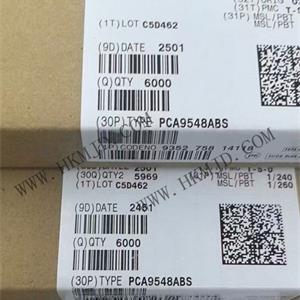

PCA9548ABSは、NXP（エンニプ）が開発した8チャネルI²Cバススイッチで、双方向信号伝送に対応し、低レベル有効リセット機能を統合しています。このチップはHVQFN-24（4×4mm）パッケージを採用し、多主デバイスI²Cバス拡張や電圧レベル変換などのシーンに最適で、産業制御、消費者向け電子機器、通信機器など幅広い分野で活用されています。

PCA9548ABSの主要な特徴

8チャネルI²Cバススイッチ：1つの上流ポート（SCL/SDA）を8つの下流ポートに拡張可能で、各チャネルを独立してまたは組み合わせて選択できます。

低レベルリセット（RESET）：I²Cバスがフリーズ状態から回復可能で、システムの信頼性を向上させます。

電圧レベル変換：1.8V、2.5V、3.3V、5Vのバスを混在使用可能で、追加のレベル変換回路が不要です。

低オン抵抗（Ron ≤55Ω）：信号の減衰を軽減し、伝送品質を向上させます。

広範囲の動作電圧（2.3V～5.5V）：多様な電源システムに対応します。

高ESD保護（2000V HBM）：静電気耐性を強化し、産業環境に適しています。

ホットプラグ対応：電源投入時のパルス干渉を回避し、着脱可能なデバイス設計に適しています。

PCA9548ABS主要仕様

パッケージ    HVQFN-24（4×4mm）

動作電圧    2.3V～5.5V

オン抵抗    ≤55Ω

最大周波数    400kHz（I²C標準モード）

リセットレベル    ローレベル有効（RESET）

I/O耐圧    6V 耐圧

ESD保護    2000V HBM / 1000V CDM

動作温度    -40°C ～ +85°C

待機電流    65μA（典型値）

PCA9548ABS 典型的な応用例

産業自動化：PLC、HMI 複数デバイスI²Cバス拡張。

消費電子：スマートホーム制御装置とセンサー間の信号切り替え。

通信機器：複数モジュールI²C通信管理（例：スイッチ、ルーター）。

自動車電子：車載情報エンターテインメントシステム（AEC-Q100規格に準拠）。

テスト機器：複数信号の収集と切り替え。
