ZMID5203AE1RはSENT出力を備えたインダクタンス式位置センサーICで、自動車用途で絶対回転やリニア運動センサーとして使われています。ZMID5203AE1Rは、コイル誘導と渦電流の物理的原理を利用して、一組のコイル(送信コイルと受信コイルの2つで構成されます)の上でスライドまたは回転する金属標的の位置を検出します。3つのコイルは通常プリント回路基板(PCB)上に銅配線として印刷されます。これらの配置により、送信コイルは、コイルの上方の金属ターゲットの位置に応じて受信コイルに二次電圧を感知します。ZMID5203AE1Rは完全に自働車基準aec-q100、レベル0に適合しており、周囲温度は150°Cまでです。

主な仕様です

線形性、回転位置などを測定します

技術:インダクタンスです

回転角度-電気机械:0°~ 360°です。

線形範囲です:-

アウトプット:SENTです。

出力:時計回りに増加します

アクチュエータータイプ:感覚的ターゲットです

線形度:-です

抵抗容量差:-です

電圧-給電:4.5V ~ 5.5Vです。

装着タイプ:表面装着タイプです。

端付け:ガルウィングです

働作温度:-40℃~ 150℃です。

レベル:自動車レベルです

資質:aec-q100です。

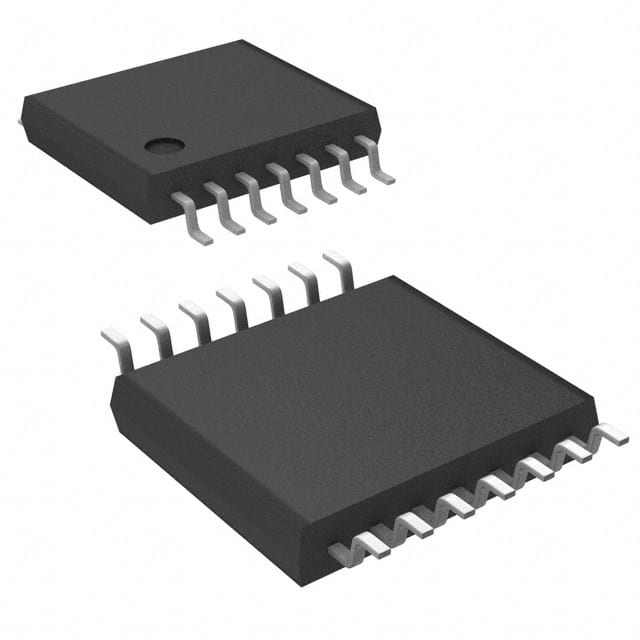

パッケージ/ケース:14-TSSOPです

応用シーンです

ZMID5203AE1Rは、モータ制御や変速機位置の監視など、自動車の絶対回転やリニア運動センサーとして主に使われています。
