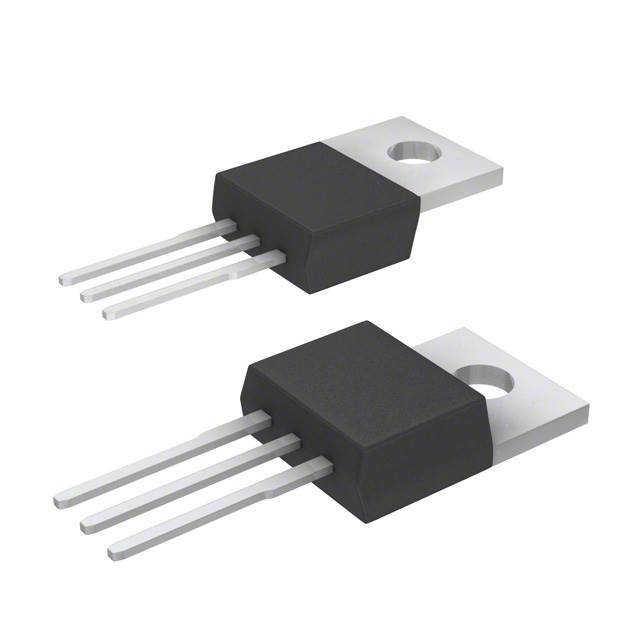

IKP20N65H5XKSA1 高速650 V、20 AハードスイッチングIGBT TRENCHSTOPTM 5は、TO-220パッケージでRAPID 1高速およびソフトなアンチパラレル・ダイオードとコ・パッケージすることができ、「クラス最高」のIGBTとして定義されています。

特性

650V耐圧

業界をリードするインフィニオンの「HighSpeed 3」シリーズとの比較

2.5倍低いQg係数

スイッチング損失係数を2分の1に低減

V CE (sat)を200mV低減

インフィニオンの超高速シリコン・ダイオード技術を使用

低C OES/E OSS

穏やかな正の温度係数 V CE (sat)

Vfの温度安定化

IKP20N65H5XKSA1の製品特性

IGBTタイプ: チャネル

電圧 - コレクタ絶縁破壊（最大）: 650 V

電流 - コレクタ（Ic）（最大）： 42 A

電流-コレクタパルス（Icm）：60 A

Vge、Ic変化時のVce(on)（最大）： 2.1V @ 15V、20A

電力 - 最大： 125 W

スイッチングエネルギー： 170µJ（オン）、60µJ（オフ）

入力タイプ： 標準

ゲート電荷： 48 nC

25℃でのTd（オン/オフ）値： 18ns/156ns

テスト条件：400V、10A、32オーム、15V

逆回復時間（trr）：52ns

動作温度： -40°C ~ 175°C (TJ)

実装タイプ：スルーホール

パッケージ/ケース：TO-220-3

サプライヤーデバイスパッケージ： PG-TO220-3

アプリケーション

ソーラーコンバータ

無停電電源装置

溶接インバータ

中高周波スイッチング・インバータ
