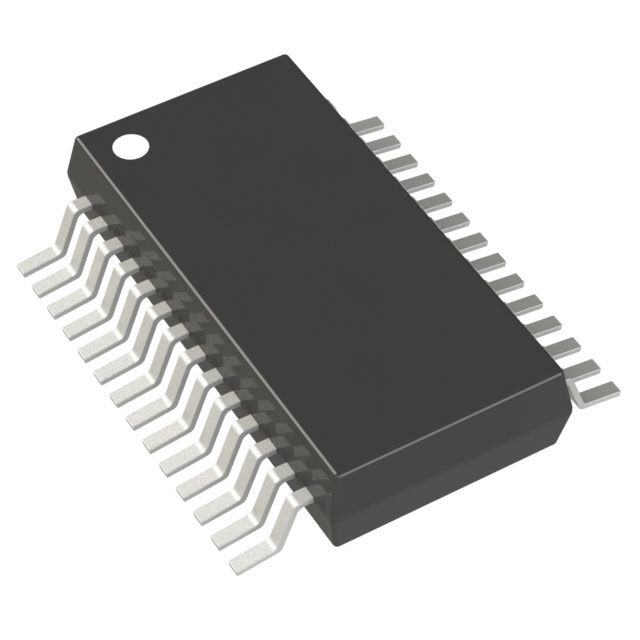

M0L1304QDGS28RQ1 マイクロコントローラー（MCU）は、強化されたArm Cortex-M0+ コアプラットフォームをベースに、最大32MHzの周波数で動作するMSP高集積型・超低消費電力32ビットMSPM0 MCUファミリーの一員です。これらのコスト最適化MCUは、高性能アナログ周辺機器の統合、-40°Cから125°Cの拡張温度範囲対応、および1.62 Vから3.6 Vの供給電圧範囲で動作する機能を提供します。

M0L1304QDGS28RQ1の特長

自動車アプリケーション向けにAEC-Q100認証を取得

温度グレード1：-40°Cから+125°C、TA

機能安全品質管理

機能安全システム設計を支援するドキュメントが利用可能

コア

Arm 32ビット Cortex-M0+ CPU、最大32 MHzの周波数

動作特性

広範な供給電圧範囲：1.62 Vから3.6 V

メモリ

最大64KBのフラッシュ

最大4KBのSRAM

高性能アナログ周辺機器

12ビット 1.68-Msps アナログ-デジタルコンバーター（ADC）で、最大10の外部チャンネル

設定可能な1.4Vまたは2.5Vの内部ADC電圧リファレンス（VREF）

ゼロドリフト、ゼロクロスオーバーチョッパーオペアンプ（OPA）2基

チョッピング時0.5μV/°Cのドリフト

統合型プログラマブルゲインステージ（1～32倍）

汎用アンプ（GPAMP）1基

8ビット参照DACを搭載した高速コンパレータ（COMP）1基

32nsの伝播遅延

低消費電力モードで<1μAまで

ADC、OPA、COMP、DAC間のプログラマブルアナログ接続

統合型温度センサー

最適化された低消費電力モード

RUN: 71 µA/MHz（CoreMark）

STOP: 4 MHz時151 µA、32 kHz時44 µA

STANDBY: 32 kHz 16ビットタイマー動作時1.0 µA、SRAM/レジスタ完全保持、32 MHzクロックで3.2 µsでウェイクアップ

SHUTDOWN: 61 nA（IOウェイクアップ機能付き）

インテリジェントデジタル周辺機器

3チャネルDMAコントローラー

3チャネルイベントファブリックシグナリングシステム

4つの16ビット汎用タイマー（各タイマーに2つのキャプチャ/比較レジスタを搭載し、STANDBYモードでの低消費電力動作をサポート。合計8つのPWMチャネルをサポート）

ウィンドウ付きウォッチドッグタイマー

強化された通信インターフェース

2つのUARTインターフェース；1つはLIN、IrDA、DALI、スマートカード、マンチェスターをサポートし、両方がスタンバイモードでの低消費電力動作をサポート

2つのI2Cインターフェース；1つはFM+（1 Mbit/s）をサポートし、両方がSMBus、PMBusをサポートし、STOPモードからのウェイクアップをサポート

1つのSPI（最大16 Mbit/s）

クロックシステム

内部4～32MHzオシレーター（±1.2%精度）（SYSOSC）

内部32kHz低周波オシレーター（±3%精度）（LFOSC）

データ整合性

循環冗長検査（CRC-16またはCRC-32）

柔軟なI/O機能

最大28個のGPIO

5V耐性オープンドレインIO 2つ（フェイルセーフ保護機能付き）

M0L1304QDGS28RQ1の応用例

自動車ボディ電子機器および照明

自動車ゲートウェイ

ステアリングホイールシステム

自動車モーター制御

DC-ACインバーター

自動車室内照明

ドアハンドルモジュール

キックオープンモジュール

車両乗員検出

シート快適性モジュール
