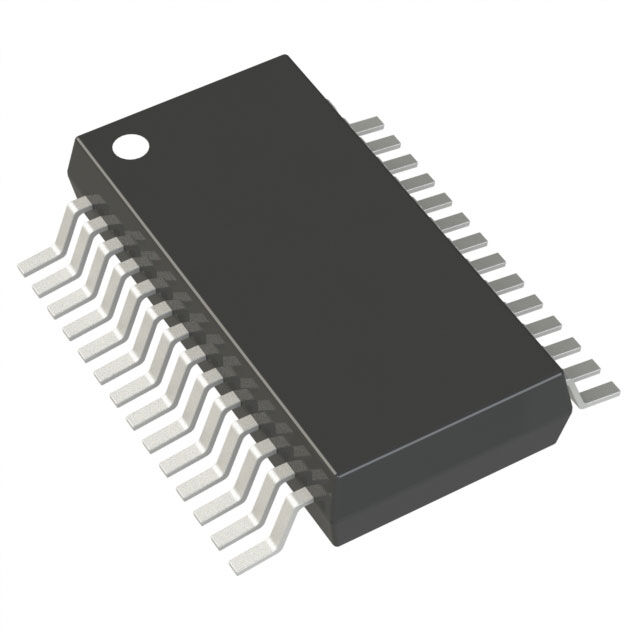

画像はご参考までに、製品仕様を参照してください
< >

商品型番:M0G3505QDGS28RQ1

商品名称:ARM マイコン - MCU

ブランド:TI

年:25+

パッヶージ:VSSOP-28

納期:真新しいオリジナル

在庫数量:2000

数量:
オンライン引合

連絡先:

連絡先メールボックス:

連絡先電話:

会社名:

技術パラメータ

メーカー
TI
モデル
M0G3505QDGS28RQ1
パッヶージ
VSSOP-28
説明
自動車用混合信号マイクロコントローラー(CAN-FDインターフェース搭載)

製品の説明

M0G3505QDGS28RQ1 マイクロコントローラー(MCU)は、強化されたArm Cortex-M0+ 32ビットコアプラットフォームをベースにしたMSPシリーズの高集積型、超低消費電力32ビットMCUの一種で、最大80MHzの周波数で動作します。コスト最適化されたMCUは、高性能なアナログ周辺機器の統合、-40°Cから125°Cの拡張温度範囲への対応、および1.62Vから3.6Vの供給電圧範囲での動作を特徴とします。


M0G3505QDGS28RQ1の特長

コア

Arm 32ビットCortex-M0+ CPU(メモリ保護ユニット搭載)、最大80MHzの周波数

機能安全品質管理

機能安全マニュアルとFMEDAが利用可能で、機能安全システム設計を支援

動作特性

拡張温度範囲:-40°Cから125°C

広範囲の供給電圧:1.62Vから3.6V

メモリ

エラー訂正コード(ECC)付き最大128KBのフラッシュメモリ

ハードウェアパリティ付き最大32KBのSRAM

高性能アナログ周辺機器

2つの同時サンプリング12ビット4Mspsアナログ-デジタルコンバーター(ADC)で最大17の外部チャネル

250kspsで14ビットの有効解像度、ハードウェア平均化機能付き

12ビット 1Mspsデジタルアナログコンバーター(DAC)で統合出力バッファ付き

ゼロドリフト・ゼロクロスオーバーチョッパーオペアンプ(OPA)を2基

チョッピング時0.5µV/°Cのドリフト

統合プログラマブルゲインステージ、最大32倍

汎用アンプ(GPAMP)1基

8ビット参照DACを搭載した高速コンパレーター(COMP)3基

高速モード時32nsの伝搬遅延

0.7µAまで低消費電力モード対応

ADC、OPA、COMP、DAC間のプログラマブルアナログ接続

1.4Vまたは2.5Vの内部共有電圧リファレンス(VREF)を構成可能

統合温度センサー

統合電源モニター

最適化された低消費電力モード

RUN: 101µA/MHz(CoreMark)

SLEEP: 4MHz時487µA

STOP: 32kHz時47µA

STANDBY: RTCとSRAM保持時1.5µA

SHUTDOWN: IOウェイクアップ機能付き80nA

インテリジェントデジタル周辺機器

7チャネルDMAコントローラー

数学アクセラレーターはDIV、SQRT、MAC、TRIG計算をサポート

7つのタイマーで最大22のPWMチャネルをサポート

1つの16ビット汎用タイマー

1つの16ビット汎用タイマーはQEIをサポート

2つの16ビット汎用タイマーはSTANDBYモードで低消費電力動作をサポート

1つの32ビット高解像度汎用タイマー

2つの16ビット高度タイマー(デッドバンド対応、最大12 PWMチャネル)

2つのウィンドウウォッチドッグタイマー

アラームとカレンダーモード対応のRTC

強化された通信インターフェース

4つのUARTインターフェース(1つはLIN、IrDA、DALI、スマートカード、マンチェスター対応、3つはスタンバイモードでの低消費電力動作対応)

2つのI2CインターフェースはFM+(1Mbit/s)、SMBus/PMBusをサポートし、STOPモードからのウェイクアップに対応

2つのSPI、そのうち1つは最大32Mbits/sをサポート

1つのコントローラーエリアネットワーク(CAN)インターフェースはCAN 2.0 AまたはBおよびCAN-FDをサポート

クロックシステム

内部4MHzから32MHzのオシレーター(最大±1.2%の精度) (SYSOSC)

フェーズロックループ (PLL) 最大80MHz

内部32kHz低周波発振器 (LFOSC) ±3%の精度

外部4MHzから48MHzのクリスタル発振器 (HFXT)

外部32kHzのクリスタル発振器 (LFXT)

外部クロック入力

データ整合性と暗号化

循環冗長検査(CRC-16、CRC-32)

真の乱数生成器(TRNG)

128ビットまたは256ビット鍵を使用したAES暗号化

柔軟なI/O機能

最大60個のGPIO

5V耐性のあるI/O 2つ

20mAの駆動力を備えた高駆動I/O 2つ


M0G3505QDGS28RQ1の応用例

自動車ボディ電子機器と照明

自動車ゲートウェイ

ステアリングホイールシステム

自動車モーター制御

DCからACへのインバーター

自動車室内照明

ドアハンドルモジュール

キックオープンモジュール

車両乗員検出

シート快適性モジュール
