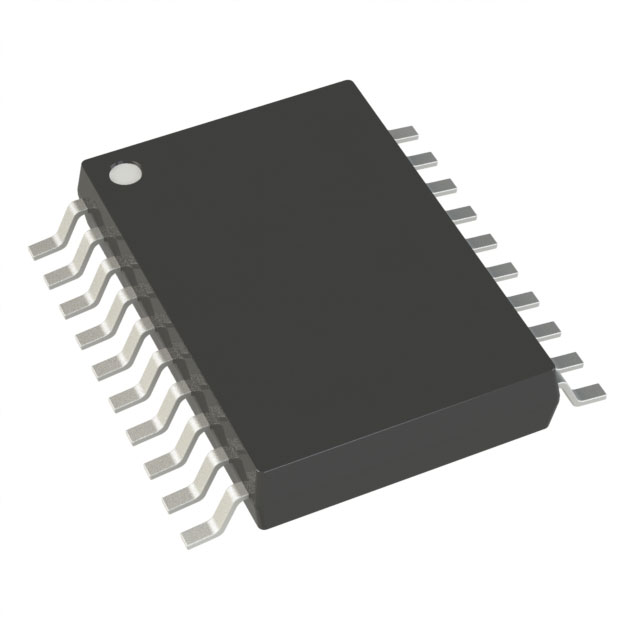

M0G3106QDGS20RQ1 マイコン（MCU）は、強化されたArm Cortex-M0+ 32ビットコアプラットフォームをベースに、最大80MHzの周波数で動作するMSPの高集積型・超低消費電力32ビットMCUファミリーの一員です。コスト最適化されたMCUは、高性能なアナログ周辺機器の統合、-40°Cから125°Cの拡張温度範囲に対応し、1.62Vから3.6Vの供給電圧で動作します。

M0G3106QDGS20RQ1の特長

• コア

– Arm® 32ビット Cortex®-M0+ CPU（メモリ保護ユニット搭載）、最大80MHzの周波数

• 機能安全品質管理

– 機能安全マニュアルとFMEDAが利用可能で、機能安全システム設計を支援

• 動作特性

– 拡張温度範囲：-40°Cから125°C

– 広範囲の供給電圧：1.62Vから3.6V

• メモリ

– 最大128KBのフラッシュメモリ（内蔵エラー訂正コード（ECC）搭載）

– 最大32KBのSRAM（ハードウェアパリティ機能搭載）

• 高性能アナログ周辺機器

– 2つの同時サンプリング対応12ビット4Mspsアナログ-デジタルコンバーター（ADC）で、最大17の外部チャネルに対応

• 250kspsで14ビットの有効解像度（ハードウェア平均化機能付き）

– 汎用アンプ（GPAMP）1基

– 1.4Vまたは2.5Vの内部共有電圧リファレンス（VREF）を構成可能

– 統合型温度センサー

– 統合型電源モニター

• 最適化された低消費電力モード

– RUN: 101µA/MHz（CoreMark）

– SLEEP: 4MHz時487µA

– STOP: 32kHz時47µA

– STANDBY: RTCとSRAM保持時1.5µA

– SHUTDOWN: IOウェイクアップ機能付き80nA

• インテリジェントデジタル周辺機器

– 7チャネルDMAコントローラー

– 2つの16ビット高度制御タイマー（デッドバンド挿入と故障処理対応）

– 7つのタイマー（最大22チャネルのPWM対応）

• 1つの16ビット汎用タイマー

• 1つの16ビット汎用タイマー（QEI対応）

• 2つの16ビット汎用タイマー（STANDBYモードでの低消費電力動作対応）

• 32ビット汎用タイマー1基

• デッドバンド機能を備えた16ビット高度タイマー2基

– ウィンドウウォッチドッグタイマー2基

– アラームとカレンダーモードを備えたRTC

• 強化された通信インターフェース

– UARTインターフェース4基；1基はLIN、IrDA、DALI、スマートカード、マンチェスターをサポートし、3基はスタンバイモードでの低消費電力動作をサポート

– 2つのI2Cインターフェース（FM+（1Mbit/s）まで対応）、SMBus、PMBus、およびSTOPモードからのウェイクアップ機能

– 2つのSPI（1つは32Mbit/sまで対応）

– 1つのコントローラーエリアネットワーク（CAN）インターフェース（CAN 2.0 AまたはB、CAN-FD対応）

• クロックシステム

– 内部4MHzから32MHzのオシレーター（SYSOSC）で、最大±1.2%の精度

– フェーズロックループ（PLL）で最大80MHz

– 内部32kHzオシレーター（LFOSC）で±3%の精度

– 外部4MHzから48MHzのクリスタルオシレーター

– 外部32kHzのクリスタルオシレーター (LFXT)

– 外部クロック入力

• データ整合性と暗号化

– 循環冗長検査（CRC-16、CRC-32）

– 真の乱数生成器（TRNG）

– 128ビットまたは256ビット鍵を使用したAES暗号化

• 柔軟なI/O機能

– 最大60個のGPIO

• 2つの5V耐性I/O

• 20mAの駆動力を備えた高駆動IO 2つ

M0G3106QDGS20RQ1の応用例

自動車ボディ電子機器と照明

自動車ゲートウェイ

ステアリングホイールシステム

自動車モーター制御

DCからACへのインバーター

自動車室内照明

ドアハンドルモジュール

キックオープンモジュール

車両乗員検出

シート快適性モジュール
