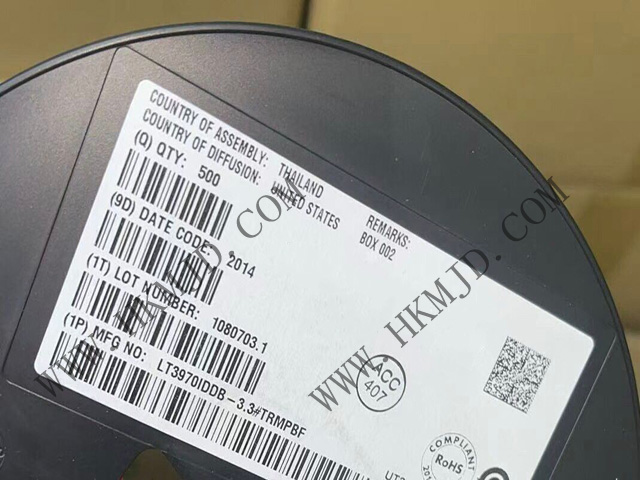

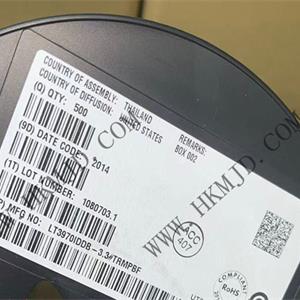

LT3970IDDB-3.3は、調整可能な周波数を持つ単一チップ降圧スイッチングレギュレーターで、最大40Vの入力電圧範囲に対応し、静止電流はわずか2.5μAです。チップには、高効率スイッチ、バイパスダイオード、ブーストダイオード、および必要なオシレーター、制御回路、論理回路が統合されています。典型的なアプリケーションでは、低出力電流時でも高効率を維持し、出力リップルを5mV以下に抑える低リップルバーストモードが採用されています。電流モードトポロジーを採用することで、高速な過渡応答と優れたループ安定性を実現しています。環流ダイオードの電流制限値は、短絡出力や過電圧条件に対する保護を提供します。正確な閾値を備えたイネーブルピンを提供し、0.7μAの低シャットダウン電流を生成します。VOUTがプログラムされた出力電圧の90%に達すると、電源正常マークが指示されます。

LT3970IDDB-3.3の特性

低リップル Burst Mode® 動作

12 VIN から 3.3VOUT 時の 2.5μA IQ

出力リップル < 5mVP-P

広範な入力電圧範囲：動作電圧 4.2V から 40V

調整可能なスイッチング周波数：200kHz から 2.2MHz

統合型ブーストとバイパスダイオード

350 mA 出力電流

固定出力電圧：3.3V、3.42V、5V

12VIN時 1.8μA IQ

正確な 1V エンableピン閾値

低シャットダウン電流：IQ = 0.7μA

内部検出によるバイパスダイオード電流制限

電源正常マーク

出力電圧：1.21V～25V

内部補償

小型10ピン（3mm×2mm）DFNパッケージ

自動車アプリケーション向けのAEC-Q100規格に準拠

LT3970IDDB-3.3 仕様パラメーター

入力電圧範囲：    4.2V～40V

出力電圧：    3.3V（固定）

出力電流：    350mA（典型値）

静止電流（IQ）：    2.5μA（典型値）

スイッチング周波数：    200kHz～2.25MHz （調整可能）

動作温度：    -40°C ～ +125°C

パッケージ：    10-DFN（3×2mm）

同期整流：    なし

トポロジー：    降圧（Buck）

LT3970IDDB-3.3 アプリケーション

自動車用バッテリー調整

ポータブル製品用電源

産業用電源
