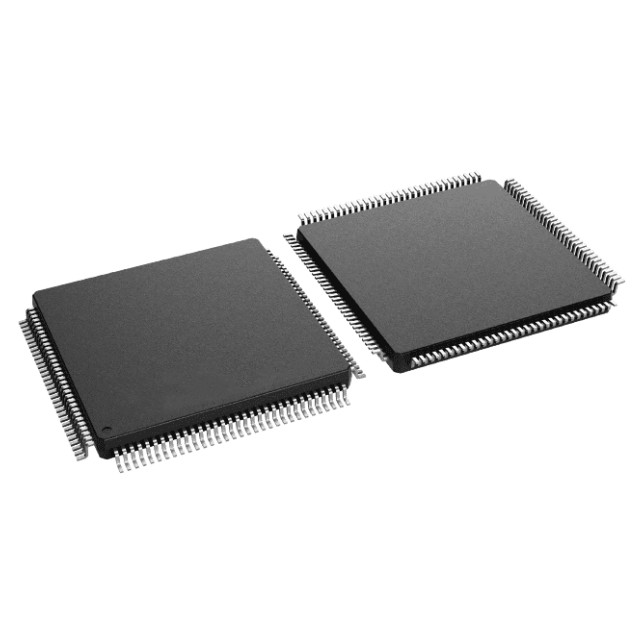

F28P550SJ6PDTRは、電力電子機器における効率性を追求したスケーラブルで超低遅延のデバイスとして設計されたC2000™リアルタイムマイクロコントローラーです。具体的には、高出力密度、高スイッチング周波数、GaNおよびSiC技術の利用をサポートする機能を備えています。

F28P550SJ6PDTRの特長

リアルタイム処理:

150MHz C28x 32ビットDSP CPU

リアルタイム信号チェーン性能において、300MHz Arm® Cortex®-M7ベースのデバイスと同等（C2000™制御マイクロコントローラーの最適化された信号チェーンアプリケーションノートを参照）

IEEE 754単精度浮動小数点ユニット（FPU32）

三角関数数学ユニット（TMU）

非線形比例積分微分（NLPID）制御のサポート

CRCエンジンと命令（VCRC）

プログラマブル制御法則アクセラレーター（CLA）

150MHz

リアルタイム信号チェーン性能において、200MHz Arm® Cortex®-M7ベースのデバイスと同等（詳細なベンチマーク結果は「C2000™ コントロールMCUの最適化された信号チェーンを特集したリアルタイムベンチマーク」アプリケーションノートを参照）

IEEE 754単精度浮動小数点命令

メインCPUから独立してコードを実行

オンチップメモリ

5つの独立したバンクにまたがる1088KBのフラッシュメモリ（ECC保護）

4つの256KBバンク

1つの64KBバンク（LFU/ブートローダー/データに最適）

8KBのOTP（ワンタイムプログラマブルフラッシュメモリ）

133KBのRAM（ECC/パリティ保護）

セキュリティ

セキュアブート

JTAGロック

Advanced Encryption Standard (AES) アクセラレーター

一意の識別番号（UID）

クロックとシステム制御

2つの内部10MHzオシレーター

水晶オシレーターまたは外部クロック入力

ウィンドウ付きウォッチドッグタイマーモジュール

クロック欠落検出回路

デュアルクロックコンパレーター（DCC）

3.3V I/O設計

内部VREG生成により単一電源設計が可能

ブラウンアウトリセット (BOR) 回路

4つのGPIOピンでPMBUS/I2Cサポート用の5Vフェイルセーフおよび耐性機能

4つのGPIOピンで設定可能な1.35V VIH

システム周辺機器

6チャネルダイレクトメモリアクセス (DMA) コントローラー

91個の個別にプログラム可能なマルチプレクサ付き汎用入出力 (GPIO) ピン（22個はアナログと共有）

アナログピン上の17デジタル入力

拡張周辺機器割り込み拡張（ePIE）

複数の低消費電力モード（LPM）サポート

通信周辺機器

1つのパワー管理バス（PMBus）インターフェース

ファストプラスモードサポート - 1MHz SCL

選択されたピンでの5V/3.3V/1.35V VIHサポート

2つのインターインテグレイテッドサーキット（I2C）インターフェース

2つのコントローラーエリアネットワーク（CAN FD/MCAN）バスポート

各MCANモジュールあたり4KBのメッセージRAM（システムメモリとは独立）

MCANを使用しない場合、CPUのデータ変数用にRAMを再利用可能

1つのユニバーサルシリアルバス（USB 2.0 MAC + PHY）

2つのシリアル周辺機器インターフェース（SPI）ポート

3つのUART互換シリアル通信インターフェース（SCI）

1つのUART互換ローカルインターコネクトネットワーク（LIN）インターフェース

1つの送信機と1つの受信機を備えた高速シリアルインターフェース（FSI）（最大200Mbps）

アナログシステム

5つの3.9MSPS、12ビットアナログ-デジタルコンバーター（ADC）

最大39の外部チャネル（1つのgpdac出力を含む）

ADCごとに4つの統合ポスト処理ブロック（PPB）

12ビット参照デジタルアナログコンバーター（DAC）を備えた4つのウィンドウ付きコンパレーター（CMPSS）

デジタルグリッチフィルター

CMPSS1における低DAC出力ピン機能

12ビットバッファードDAC出力1つ

プログラマブルゲインアンプ（PGA）3つ

ユニティゲインサポート

反転および非反転ゲインモードサポート

プログラマブル出力フィルタリング

強化された制御周辺機器

24 ePWMチャネル（うち12チャネルは高解像度対応（150ps解像度））

統合デッドバンドサポート

統合ハードウェアトリップゾーン（TZ）

2つの強化キャプチャ（eCAP）モジュール

3つの強化クォーターエンコーダパルス（eQEP）モジュール（CW/CCW動作モード対応）

埋め込みパターンジェネレーター（EPG）

F28P550SJ6PDTRの応用分野

モータードライブ

家電製品

ハイブリッド、電気、パワートレインシステム

太陽光発電とEV充電

デジタルパワー

ボディエレクトロニクスと照明

テストと測定
