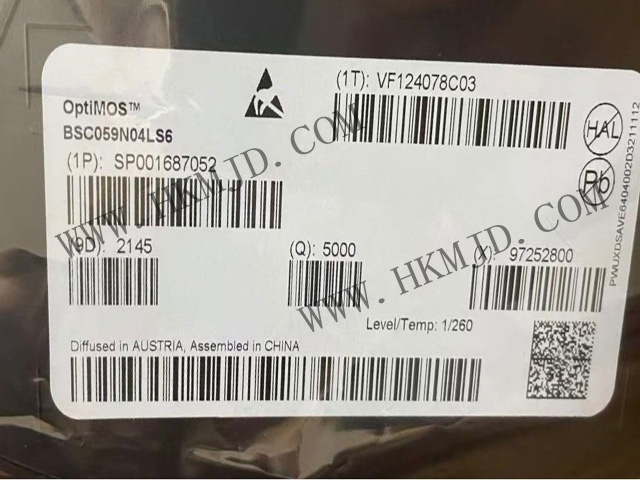

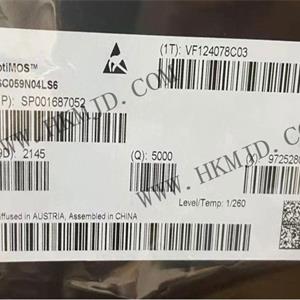

BSC059N04LS6 は、インフィニオンの第6世代 OptiMOS™ プロセスを採用し、5 mm × 6 mm の TDSON-8 表面実装パッケージ内で極低オン抵抗と低ゲート電荷を実現しています。高効率 DC-DC 降圧、同期整流、およびモーター駆動用に最適化されています。

BSC059N04LS6 の特徴

• 極めて低い RDS(on)：典型値 4.7 mΩ / 最大値 5.9 mΩ（VGS = 10 V、ID = 50 A）

• 高い連続ドレイン電流：59 A（Tc = 25 °C、パッケージの放熱制限による）

• 低ゲート電荷：Qg(0 V…10 V) 典型 9.4 nC、高周波駆動に有利

• アバランシェ定格 & 100 % テスト、dv/dt 耐性が高い

• 結温範囲：-55 °C ～ +175 °C、過酷な環境に対応

• 鉛フリー、RoHS 準拠 & ハロゲンフリー、環境基準に適合

BSC059N04LS6 仕様パラメーター

ドレイン-ソース電圧：40 V

連続ドレイン電流：59 A

オン抵抗 RDS(on) 最大：5.9 mΩ @ 10 V

ゲートしきい値 VGS(th)：1.3 – 2.3 V

総ゲート電荷 Qg：    9.4 nC (typ)

入力容量 Ciss：    830 pF (typ)

パッケージ：TDSON-8 (5 mm × 6 mm)

消費電力：    83 W (Tc=25 °C)

BSC059N04LS6 典型的な応用例

• 同期降圧 DC-DC コンバーター (12 V/24 V 入力)

• モータ駆動、BLDC コントローラー

• サーバー、基地局 POL 電源

• 車載 USB 充電器、LED ドライバー

• バッテリー管理、負荷スイッチ
