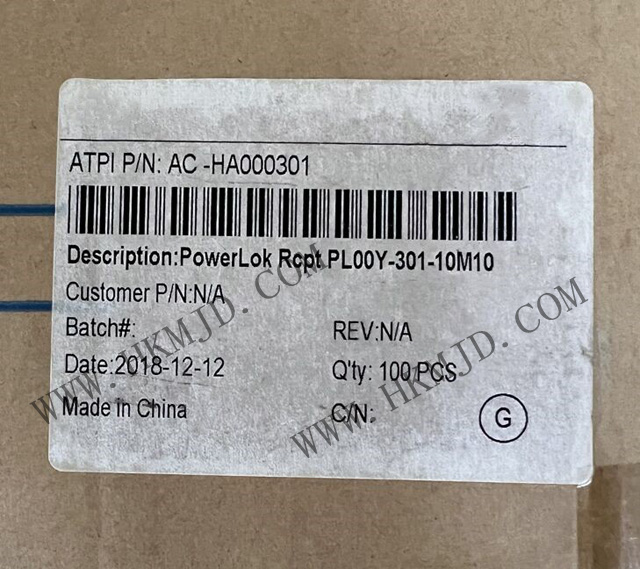

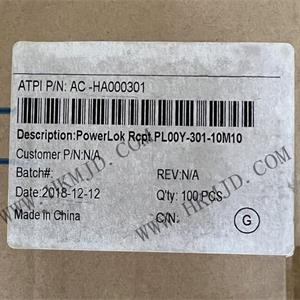

PL00Y-301-10M10 は、Amphenol が提供する PowerLok™ シリーズの一極式高圧コネクタで、電気自動車、ハイブリッドシステム、およびエネルギー貯蔵装置における大電流バスバー接続用に設計されています。コンパクトな金属製筐体と Y 型誤挿防止キーにより、高振動・高温度環境下でも優れた信頼性と安全性を確保しています。

PL00Y-301-10M10 の主要仕様

• 定格電流：300 A 連続

• 定格電圧：1000 V DC

• 接触抵抗：≤ 0.5 mΩ

• 絶縁耐圧：≥ 3.6 kV AC（1分間）

• 動作温度：–40 °C ～ +125 °C

• 防護等級：IP67（接続状態）；IP6K9K（高圧洗浄）

PL00Y-301-10M10 構造特徴

• 一方向ソケット（Female Panel-Mount Receptacle）、パネル取り付け

• 10 mm ピン規格、M10 バスバー穴に直接固定、変換損失を低減

• Y 型キー防誤挿：X、U、V、W など他のキー位置と区別し、現場での誤挿を防止

• 内蔵HVIL（高圧相互ロック）：プラグが正しく挿入されていない場合、高圧を自動的に遮断し、メンテナンス時の安全要件を満たす

• 金属筐体 + 360°シールド：EMIを抑制し、CISPR-25規格に準拠

• プッシュプル式二次ロック（CPA）、片手で迅速な挿抜が可能、機械的寿命 ≥ 500回

PL00Y-301-10M10 典型的な応用例

• 電気自動車のバッテリーパック接続

• モーター駆動システム

• 車載充電器（OBC）

• 直流急速充電インターフェース

• 高圧配電ユニット
