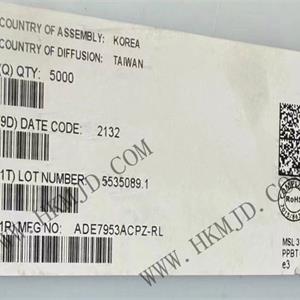

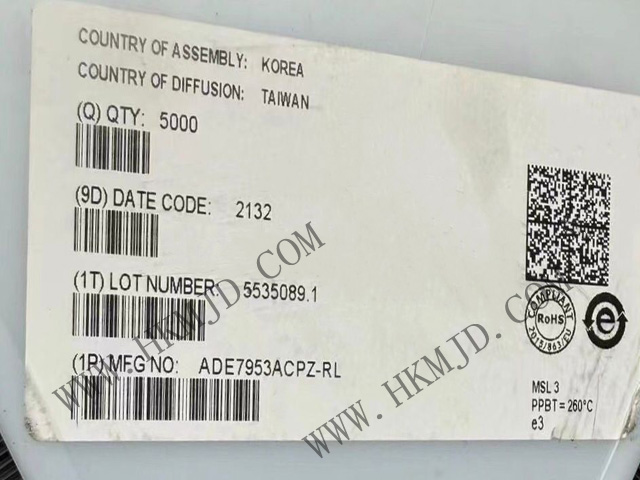

画像はご参考までに、製品仕様を参照してください
< >

商品型番:ADE7953ACPZ

商品名称:電気エネルギーの計量

ブランド:ADI

年:21+

パッヶージ:LFCSP-28

納期:真新しいオリジナル

在庫数量:14000

数量:
オンライン引合

連絡先:

連絡先メールボックス:

連絡先電話:

会社名:

技術パラメータ

メーカー
ADI
モデル
ADE7953ACPZ
パッヶージ
LFCSP-28
説明
ゼロ線電流測定機能を搭載した単相多機能計量IC

製品の説明

ADE7953ACPZは、単相アプリケーション向けに設計された高精度電力計量ICです。このICは、線路電圧と電流を測定し、有効電力、無効電力、皮相電力、および瞬時平均二乗根電圧と電流を計算します。


このデバイスには、3つのΣ-Δ型ADCと高精度電力計量コアが内蔵されています。第3の入力チャネルは中性線電流を同時に測定でき、盗電検出と中性線電流課金に対応しています。追加のチャネルには完全な信号経路が統合されており、さまざまな測定を実行可能です。各入力チャネルは独立かつ柔軟なゲインステージをサポートするため、このデバイスは電流変圧器(CT)や低抵抗分流抵抗など、さまざまな電流センサーと組み合わせて使用できます。2つのオンチップ積分器はロシュコイルセンサーの使用を容易にします。


ADE7953ACPZは、SPI、I2C、UARTなどの複数の通信インターフェースを介してオンチップ計量レジスタにアクセス可能です。2つの設定可能な低ジッターパルス出力ピンは、有効電力、無効電力、または視在電力および電流・電圧の二乗平均平方根値に比例した出力を提供します。外部IRQピンを介して、過電流、過電圧、ピーク、急降下検出などの包括的な電力品質情報を取得できます。このデバイスには、有効電力、無効電力、および視在電力の空負荷検出機能が独立して搭載されており、電力計の「電磁気的漏れ」を防止します。さらに、専用逆電源(REVP)、ゼロクロス電圧(ZX)、およびゼロクロス電流(ZX_I)ピンが提供されています。ADE7953ACPZ電力計ICは3.3V電源で動作し、28ピンLFCSPパッケージを採用しています。


ADE7953ACPZの特性

高精度;EN 50470-1、EN 50470-3、IEC 62053-21、IEC 62053.22、およびIEC 62053-23規格に対応

有効電力、無効電力、視在電力、波形サンプリング、および電流と電圧の二乗平均平方根値を測定

ゼロ線電流測定用の第2の電流入力を提供

3000:1のダイナミックレンジにおいて、有効電力と無効電力の測定誤差は0.1%未満

1000:1のダイナミックレンジにおいて、瞬時電流および電圧の二乗平均平方根値の測定誤差は0.2%未満

視在電力の測定と瞬時電力の表示を提供

帯域幅:1.23 kHz

柔軟なPGAゲインステージ(最大22倍)

ロートコイル用の内蔵インテグレーター

SPI、I2C、またはUART通信


ADE7953ACPZ 仕様

測定誤差:0.1%

電圧 - I/O 高: 2.4V

電圧 - I/O 低: 0.4V

電流 - 電源: 7mA

電圧 - 電源: 3 V ~ 3.6 V

計器タイプ: 単相

動作温度:-40°C ~ 85°C

取り付けタイプ:表面実装型

パッケージ/ケース:28-WFQFN 裸パッド、CSP

サプライヤーのデバイスパッケージ:28-LFCSP-WQ(5×5)

関連製品

モデル

ブランド

パッヶージ

数量

説明

ATM90E26-YU

Microchip

SSOP-28

3500

単相・高性能・幅広スパン電気エネルギー計測IC

ADE9178GTL

ADI

TQFN-40

2000

PEN故障検出機能付きエネルギー管理DSP

ADE7979ACPZ

ADI

LFCSP-28

2000

デジタル、3相、ADCビット・ストリーム・インターフェース付き計測IC

ADE7978ACPZ

ADI

LFCSP-28

10000

多相シャントメーター用3相計測IC

ADE9153BACPZ

ADI

LFCSP-32

2000

データ収集ADC/DAC - センサー監視と自己較正機能付きエネルギー測定IC

ADE7757ARNZRL

ADI

16-SOIC

2222

集積発振器と逆電力指示の単相電力計量IC

ADE7878AACPZ

ADI

40-WFQFN

2000

各相有効電力および無効電力付き多相多機能エネルギーメータIC

CS5490-ISZR

Cirrus

16-SOIC

4000

2 x 単相メータIC 16-SOIC

ADM1294-1AARUZ

ADI

14-TSSOP

2000

単相メータIC 14-TSSOP

MAX11311GTJ

Maxim

TQFN-32

2000

ADC 12 b 400k SPI 32-TQFN(5x5)
