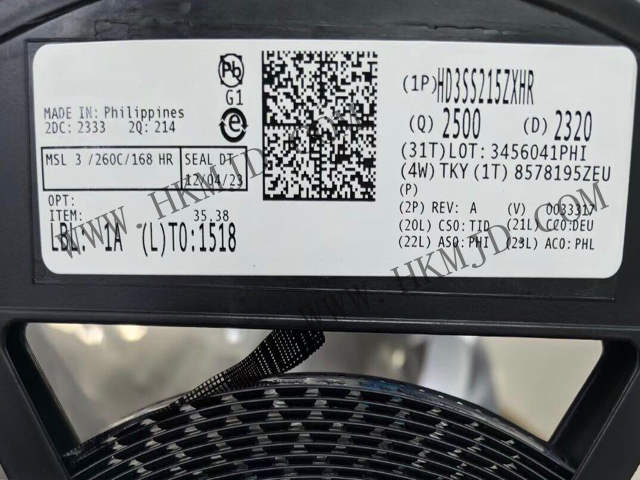

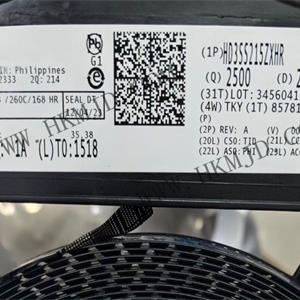

HD3SS215ZXHR は、4K2K 60Hz リフレッシュレートに対応する DisplayPort HBR2 および HDMI アプリケーションをサポートする高速広帯域共模範囲無源スイッチです。HD3SS215ZXHR は、2つのソースデバイスを1つの受信デバイスに接続するか、1つのソースデバイスを2つの受信デバイスに接続するように構成可能です。これらのビデオ規格をサポートするため、HD3SS215ZXHR はディスプレイデータチャネル (DDC) とホットプラグ検出 (HPD) 信号の切り替えも可能です。これは HDMI またはデジタルビデオインターフェース (DVI) アプリケーションに適用されます。このデバイスは、DisplayPort アプリケーション向けに補助 (AUX) とホットプラグ検出 (HPD) 信号の切り替えも可能です。HD3SS215ZXHR は広範な共模範囲と直流/交流結合リンクをサポートし、独自の柔軟性を備えており、多くのアプリケーションに最適な選択です。

HD3SS215ZXHR の特徴

• 汎用 2:1/1:2 差動スイッチ

• DisplayPort 電気規格に準拠

• HDMI 電気規格に準拠

• 2:1 および 1:2 切り替えで最大 6Gbps のデータレートをサポート

• HPD 切り替えをサポート

• AUX および DDC 切り替えをサポート

• –3dB 差動帯域幅は最大 7GHz

• 優れた動的特性（3 GHz 時）

– クロストーク = –35dB

– 隔離 = -21dB

– 挿入損失 = –1.6dB

– 反射損失 = –12dB

– 最大ビット遅延歪み = 5ps

• VDD 動作範囲：3.3V ± 10%

• 商業用温度範囲：0°C から 70°C (HD3SS215)

• パッケージ：5mm × 5mm、50 ボール

• 出力有効 (OE) ピン無効スイッチで省電力

• 消費電力：

– 動作時消費電力 < 9mW（典型値）

– 待機時消費電力 < 30µW（最大値）（OE = L 時）

HD3SS215ZXHR アプリケーション

• デスクトップPCとノートPCアプリケーション：

– PCI Express 1世代、2世代スイッチ

– DPスイッチ

– HDMIスイッチ

– LVDSスイッチ

• ネットワーク接続周辺機器とプリンター

• ホームシアターとエンターテインメント

• テレビ

• ゲーム

• 専門オーディオ、ビデオ、サインボード
