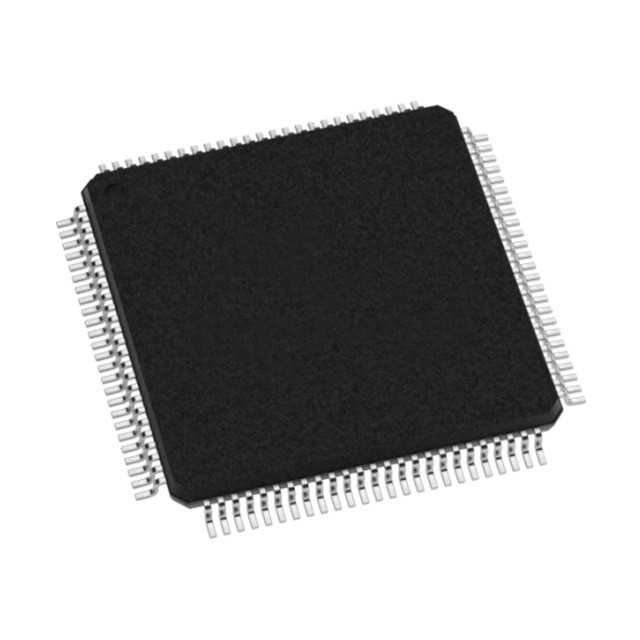

DSPIC33AK512MC510-E/PTは、32ビットdsPIC33Aデジタルシグナルコントローラー（DSC）で、32/64ビット浮動小数点ユニット（FPU）を搭載し、最大512KBのフラッシュプログラムメモリと64KBのSRAMデータメモリを備えています。高速40MSPS 12ビットADC、低入力電圧オフセットを備えた高帯域幅100MHzオペアンプ、高速5nSコンパレーター、およびリアルタイム制御アプリケーションの最適化を目的とした高速PWM出力を搭載しています。

DSPIC33AK512MC510-E/PTの特長

動作条件

3.0V～3.6V：-40°C～+85°C、DC～200MHz

3.0V～3.6V：-40°C～+125°C、DC～200MHz

3.0V～3.6V：-40°C～+150°C、DC～100MHz

高性能 dsPIC33A デジタル信号コントローラー (DSC)

32ビットの豊富な命令セットで、速度とプログラムコードサイズを最適化

非ページング線形データ/フラッシュ 24ビットアドレス空間

16ビット/32ビット命令で、コードサイズと性能を最適化

32ビットワイドデータパス

単精度/倍精度浮動小数点ユニット (FPU) コプロセッサー

I/Oピンでのエッジまたはレベル変化通知割り込み

周辺機器ピン選択（PPS）再マッピング可能なピンで基板レイアウトの複雑さを軽減

複数の割り込みベクターと個別のプログラム可能な優先順位

5つの外部割り込みピン

選択可能なオシレーターオプション：

8 MHz、0ºC-85ºCで1%の精度を持つ内部高速RC（FRC）オシレーター

8 MHz、2% 内部バックアップ高速RC（BFRC）オシレーター（32 kHz分割出力付き）

2 Kバイト命令キャッシュ

16個の32ビット作業レジスター

32ビットと16ビット固定小数点DSP演算をサポートするデュアル72ビットアキュムレーター

8レベル深さの作業レジスターセット

8レベル深さのアキュムレーターレジスターセット

8 レベル深浮動小数点レジスタセット

メモリ機能

最大 512 Kバイトのプログラムフラッシュメモリ:

10,000 回の消去/書き込みサイクル耐性

20 年以上のデータ保持期間

ソフトウェア制御による自己プログラミング可能

プログラミング可能なコード保護

フラッシュエラー訂正コード (ECC)

プログラマブルOTP領域

ICSP™書き込み禁止による全フラッシュOTP

高速水晶発振器または外部クロック

最大64KBのRAMメモリ：

8チャネルハードウェアダイレクトメモリアクセス（DMA）モジュール

RAMエラー訂正コード（ECC）

RAMメモリ内蔵自己テスト（MBIST）

フラッシュ内蔵自己テスト（NVMBIST）

高速PWM

複数のPWMジェネレーター:

12ペア（24出力）のジェネレーターで、1.25 nsまでの解像度

デッドタイム補償により低速動作をサポート

PWM対応:

BLDC、PMSM、ACIM、SRM、ステッパーモーター

定常オンタイム、ヒステリシス、バーストモード電源アプリケーション

故障と電流制限入力

ADCトリガリング用の柔軟なトリガ設定

高速アナログ-デジタルコンバーター

5つの12ビット解像度ADC

最大40 MSPSの変換レート

最大26のアナログ入力ピン

16の設定チャンネル。各チャンネル:

任意のアナログ入力（I/Oピンまたは内部信号）に割り当て可能

異なるサンプリング時間を設定可能

シングルエンドまたは差動モードとして構成可能

変換結果は符号なしまたは符号付きでフォーマット可能

変換結果は左揃え（小数点形式）で出力可能

独立した32ビット変換結果レジスタを搭載

4つのサンプリングモードをサポート：

複数サンプルのオーバーサンプリング

複数サンプルの積分

ウィンドウ（ゲート信号がアクティブ時に複数サンプルを蓄積）

単一変換

すべてのチャネルにデジタルコンパレーターを搭載し、設定可能な閾値に対して変換結果が閾値未満、閾値超え、閾値内、または閾値外かを検出

最後の3つの設定チャネルには2次結果アキュムレーターを搭載し、2次フィルターを実装

バンドギャップリファレンスと温度センサーダイオード入力

その他のアナログ機能

8つの5 nSアナログコンパレーターと12ビットPDM DAC

入力マルチプレクシング

スロープ補償

最大2つのDAC出力バッファ

4つの定電流源

3つのレールツーレール100MHzオペアンプ（40V/μsのスルーレート）

1mVオフセット（典型値）と入力オフセット電圧の校正

統合タッチコントローラー:

ADC処理機能から独立

自己および相互CVDタッチモード対応

18～32タッチADC受信入力

8～32タッチ送信出力

高度な静電容量検出、タッチボタン、スライダー、ホイール

最大32の自己静電容量チャネルと最大256の相互静電容量チャネル
