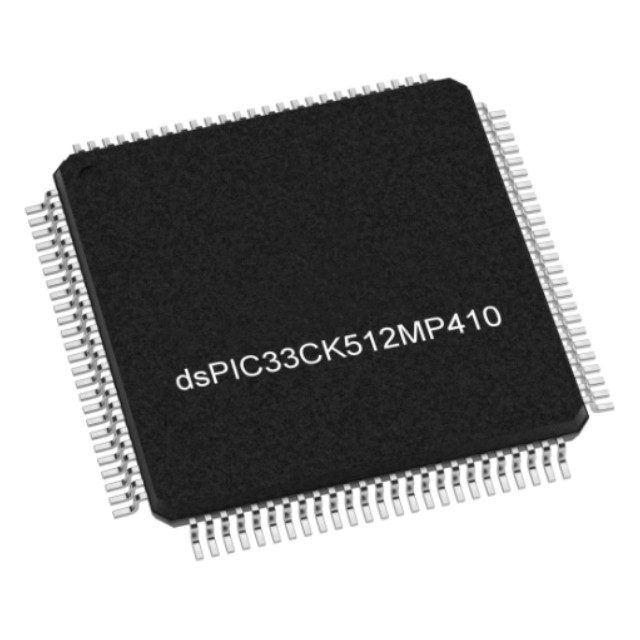

DSPIC33CK512MP410-E/PTは、100 MHzのdsPIC® DSCコアを搭載したデジタル信号コントローラー（DSC）で、統合型DSPと強化されたオンチップ周辺機器を備えています。これらのDSCは、デジタル電源、モーター制御、高度なセンシングと制御、高性能汎用アプリケーション、および堅牢なアプリケーションの設計を可能にします。

DSPIC33CK512MP410-E/PTの特長

動作条件

3.0Vから3.6V

-40ºCから+125ºC、DCから100 MHz

-40ºCから+150ºC、DCから70 MHz

dsPIC33CK DSC コア

最大256 KBytesのプログラムフラッシュ（ECCとライブアップデート対応、デュアルパーティションフラッシュ）

最大24 KBytesのデータSRAM（メモリ内蔵自己テスト（MBIST）対応）

16ビットデータと24ビット命令の改変ハーバードアーキテクチャ

リアルタイムアプリケーション向けに設計されたコード効率の高い（Cとアセンブリ）CPUアーキテクチャ

16個の16ビット作業レジスタ

ACCとCPUステータスを含む4セットの割り込みコンテキスト保存レジスタ（高速割り込み処理用）

シングルサイクル混合符号32ビット乗算（MUL）

高速6サイクルハードウェア32/16および16/16除算（DIV）

デュアル40ビット固定小数点アキュムレーター（ACC）を搭載したDSPオペレーション対応

シングルサイクルMAC/MPY（デュアルデータフェッチと結果の書き込みバック機能付き）

オーバーヘッドなしのループサポート

高速PWMモジュール

8つの独立したPWMペア（合計16出力）で最大250psの解像度

上昇エッジと下降エッジのデッドタイム挿入とデッドタイム補償サポート

高周波数動作用のクロックチョッピング

故障および電流制限入力

ADCトリガリング用の柔軟なトリガ設定

高度なアナログ機能

3つの12ビット3.5MSPS ADCモジュール（各モジュールに2つの専用SARと1つの共有SARコア（3つのS&H）を搭載）

パッケージに応じて12、16、19、20、または24のADC入力チャネル

CPU負荷を軽減するための4つのデジタルコンパレーター

解像度向上（最大16ビット）のための最大256倍のオーバーサンプリングフィルター

専用12ビットDACとハードウェアスロープ補償を備えた3つのアナログコンパレーター（15ns）

ADCモジュールに内部接続可能な最大3つのオペアンプ

コア独立型タッチ

周辺トリガージェネレーター（PTG）と高速ADCを使用

MPLABコードコンフィギュレーター（MCC）で利用可能なタッチライブラリサポート 

機能安全サポート（ISO 26262およびIEC 61508）

ISO 26262およびIEC 61508機能安全対応

ASIL B自動車安全アプリケーション – ISO 26262

SIL 2 産業用安全アプリケーション – IEC 61508

ISO 26262 および IEC 61508 機能安全パッケージ

組み込みセキュリティ

CodeGuard セキュリティと ICSP 書き込み禁止機能による Flash OTP を組み合わせることで、不変のセキュアブートを実現

ICSP 書き込み禁止機能による Flash OTP で、全体を OTP として構成可能

デバッグモードへのアクセスを無効化するオプション

ユーザー OTP

CryptoAuthentication および CryptoAutomotive デバイスと組み合わせて、堅牢なセキュリティユースケースを実現可能：

セキュアブート

セキュアファームウェアアップグレード

セキュアコミュニケーション

ノード認証など

タイマー/カウンター/出力比較/入力キャプチャ

10 個の 16 ビットタイマー/カウンター（最大 4 個の 32 ビット）

14のPWMまたは出力比較（OC）出力

9つの入力キャプチャ（IC）ピンまたはCLCまたはコンパレーターモジュールからの内部接続

複雑なシーケンスのスケジュール用に周辺トリガージェネレーター（PTG）

光学エンコーダーサポート用の2つのクォータッドエンコーダーインターフェース（QEI）モジュール

通信インターフェース

3 UART（15 Mbps）LIN/J2602、DMX、IrDA®用の自動プロトコル処理機能付き

3 4線式SPI/I2S（最大40 MHz）専用ピン付き

3 I2Cモジュール（最大1 Mbps）SMBus対応

CANフレキシブルデータレート（CAN-FD）モジュール（「50xデバイス専用」）

2つのシングルエッジニブル伝送（SENT）モジュール（センサーインターフェース用）

4つのDMAチャネル（UART、SPI、ADC、CAN-FD、IC、OC、タイマーのデータ転送に対応）

特殊機能

4つの構成可能ロジックセル（CLC）モジュール（ユーザー定義のロジックゲート回路対応）

プログラマブルピンセレクト（PPS）による周辺機器のピン機能マッピング

外部データ拡張用のパラレルマスターポート（PMP）

オンチップ温度センサーと直接ADCモジュール接続

クロックと電源管理

オンチップ8 MHz高速RC（FRC）と32 kHz低消費電力RC（LPRC）オシレーター

外部オシレータークロックソースとリファレンスクロック出力（REFO）を備えたプログラマブルPLL

8 MHzバックアップ高速RC（BFRC）オシレーターを備えたフェイルセーフクロックモニター（FSCM）

低消費電力管理モード - スリープ、アイドル、ドーズ

統合型パワーオンリセット（POR）とブラウンアウトリセット（BOR）

デバッガー開発サポート

回路内およびアプリケーション内プログラミングとデバッグサポート（ICSP）

オンチップデバッグトレースバッファと実行時ウォッチ機能（3つの複雑なブレークポイントと5つのシンプルなブレークポイント）

IEEE 1149.2（JTAG）境界スキャンサポート

機能安全ハードウェア機能

命令フェッチで駆動されるデッドマンタイマー（DMT）安全機能

ウィンドウ付きウォッチドッグタイマー（WDT）

プログラムフラッシュ用のCodeGuard™セキュリティ

プログラマブルサイクリック冗長チェック（CRC）

フラッシュECC故障注入テスト機能

ICSP™書き込み禁止機能によるフラッシュOTP

RAMメモリ内蔵自己テスト（MBIST）

複数の冗長クロックソースを備えたクロックモニター

アナログ周辺機器の冗長性

書き込み保護

ハードウェアトラップ

シャドウワーキングレジスタ

PWM故障管理

キャップレスオンチップLDO

I/Oポート読み出し機能

クラスB安全ライブラリ、IEC 60730
