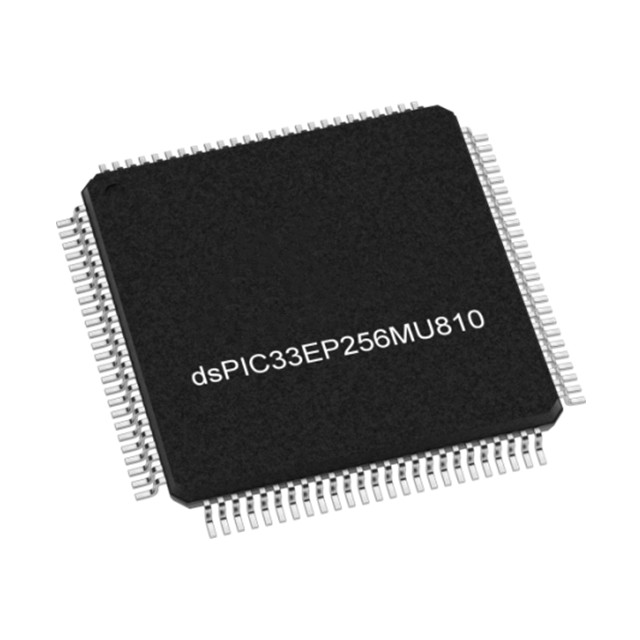

DSPIC33EP256MU810-E/PF デジタル信号コントローラー（DSC）は、統合型DSPと強化されたオンチップ周辺機器を備えた70 MIPS dsPIC® DSCコアを採用しています。これらのDSCは、よりエネルギー効率が高く、動作音が静かで、広範囲かつ長寿命のハイパフォーマンスな精密モーター制御システムの設計を可能にします。ブラシレスDCモーター、永久磁石同期モーター、AC誘導モーター、ステッピングモーターの制御に利用可能です。これらのデバイスは、高性能な汎用アプリケーションにも最適です。

DSPIC33EP256MU810-E/PFの特長

動作条件

3.0V～3.6V、-40℃～+125℃、DC～60 MIPS

3.0V～3.6V、-40℃～+85℃、DC～70 MIPS

dsPIC33E コア

改変ハーバードアーキテクチャ

Cコンパイラ最適化命令セット

16ビット幅のデータパス

24ビット幅の命令

16×16整数乗算演算

32/16および16/16整数除算演算

11の追加命令

2つの40ビットアキュムレーター（丸めと飽和オプション付き）

柔軟で強力なアドレスモード

シングルサイクル乗算とアキュムレート

40ビットデータまでのシングルサイクルシフト

16×16 フラクショナル乗算/除算演算

モーター制御PWM

2つのマスタータイムベースモジュールでデュアル3相モーターを同時に制御可能

最大7つのPWMジェネレーター

各PWMジェネレーターにつき2つのPWM出力

8.32 ns PWM解像度

クォータリティエンコーダーインターフェース（QEI）

32ビット位置カウンター

32ビットインデックスパルスカウンター

統合アナログ機能

2つの独立したADCモジュール

1つのADCは10ビット、1.1 Msps（4つのS&H）または12ビット、500 ksps（1つのS&H）として設定可能

1つの10ビットADC、1.1 Msps（4つのS&H）

8つのS&H（両方の10ビットADCモジュールを使用）

24アナログチャネル（64ピンデバイス）から最大32アナログチャネル（100/121/144ピンデバイス）

柔軟で独立したADCトリガーソース

最大3つのアナログコンパレーターモジュール（プログラム可能な32電圧ポイント参照）

タイマー/キャプチャー/コンパレーター/標準PWM

9つの16ビットタイマー/カウンター。未使用の出力コンパレーターは標準タイマーとして使用可能で、合計25タイマー

16入力キャプチャー

16出力コンパレーター/PWM

ハードウェアリアルタイムクロックとカレンダー

周辺ピン選択（PPS）により機能の再マッピングが可能

ダイレクトメモリアクセス（DMA）

15チャネルDMA（ユーザー選択可能な優先度仲裁）

通信インターフェース

USB 2.0 OTG準拠フルスピードインターフェース

4つのUARTモジュール（15 Mbps）、LIN/J2602プロトコルおよびIrDA®対応

4つの4ワイヤSPIモジュール（15 Mbps）

2つのECAN™モジュール（1 Mbaud）CAN 2.0B対応

2つのI2Cモジュール（最大1 Mbaud）SMBus対応

データコンバーターインターフェース（DCI）モジュール（I2Sおよびオーディオコーデック対応）

PPSによる機能リマップ機能

パラレルマスターポート（PMP）

資格認定とクラスB対応

AEC-Q100グレード1（-40℃から+125℃）

AEC-Q100グレード0（-40℃から+150℃）

クラスB安全ライブラリ、IEC 60730
