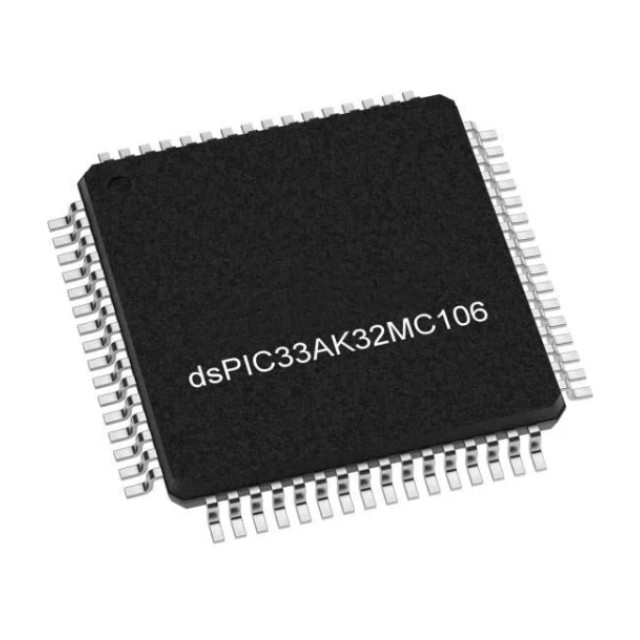

DSPIC33AK32MC106-I/PTは、32/64ビット浮動小数点ユニット（FPU）を搭載した200MHzの32ビットデジタルシグナルコントローラー（DSC）で、最大128KBのフラッシュプログラムメモリと16KBのSRAMデータメモリを備えています。高速40MSPS 12ビットADC、低入力電圧オフセットを備えた高帯域幅100MHzオペアンプ、高速5nSコンパレーター、およびリアルタイム制御アプリケーションの最適化を目的とした高速PWM出力を搭載。自動車アプリケーション向けにAEC-Q100規格準拠をサポートし、機能安全対応を実現。

DSPIC33AK32MC106-I/PTの特長

動作条件

3.0Vから3.6V：-40°Cから+85°C、DCから200MHz

3.0Vから3.6V：-40°Cから+150°C、DCから200MHz

3.0Vから3.6V：-40°Cから+125°C、DCから200MHz

高性能 dsPIC33A デジタル信号コントローラー (DSC)

32ビットの豊富な命令セットで、速度とプログラムコードサイズを最適化:

非ページング線形データ/フラッシュ 24ビットアドレス空間

16ビット/32ビット命令で、コードサイズと性能を最適化

32ビットワイドデータパス

単精度/倍精度浮動小数点ユニット (FPU) コプロセッサー

I/Oピンでのエッジまたはレベル変化通知割り込み

周辺機器ピン選択（PPS）再マッピング可能なピンで基板レイアウトの複雑さを軽減

複数の割り込みベクターと個別のプログラム可能な優先順位

5つの外部割り込みピン

選択可能なオシレーターオプション：

8 MHz、0ºC-85ºCで1%の精度を持つ内部高速RC（FRC）オシレーター

8 MHz、2% 内部バックアップ高速RC（BFRC）オシレーター（32 kHz分割出力付き）

2 Kバイト命令キャッシュ

16個の32ビット作業レジスター

32ビットと16ビット固定小数点DSP演算をサポートするデュアル72ビットアキュムレーター

8レベル深さの作業レジスターセット

8 レベル深さのアクムレーターレジスタセット

8 レベル深さの浮動小数点レジスタセット

メモリ機能

最大 128 Kバイトのプログラムフラッシュメモリ：

10,000 回の消去/書き込みサイクル耐性

20 年以上のデータ保持期間

ソフトウェア制御による自己プログラミング可能

プログラミング可能なコード保護

フラッシュエラー訂正コード (ECC)

プログラマブルOTP領域

ICSP™書き込み禁止による全フラッシュOTP

64×128ビットOTP領域

高速水晶発振器または外部クロック

最大16KバイトのRAMメモリ：

6チャネルハードウェアダイレクトメモリアクセス（DMA）モジュール

RAMエラー訂正コード（ECC）

RAMメモリ内蔵自己テスト（MBIST）

コントローラー機能

高電流シンク/ソース対応I/O

プログラマブル弱プルアップ/プルダウン抵抗

プログラマブルオープンドレイン出力

周辺機器用にFRCまたは水晶発振器からクロック可能な2つの1.6 GHz PLL

リファレンスクロック出力（REFO）

低消費電力管理モード（スリープとアイドル）

電源投入リセットとブラウンアウトリセット

高速PWM

4つのPWMジェネレーター（4ペア、8出力）

最大2.5 nsのPWM解像度

上昇エッジと下降エッジのデッドタイム

デッドタイム補償により低速動作をサポート

PWM対応：

BLDC、PMSM、ACIM、SRM、ステッパーモーター

故障と電流制限入力

ADCトリガー用の柔軟なトリガー設定

2つの高速アナログ-デジタルコンバーター

12ビット解像度

最大40 MSPS変換レート

最大22のアナログ入力ピン

20の設定チャンネル。各チャンネル：

任意のアナログ入力（I/Oピンまたは内部信号）に割り当て可能

異なるサンプリング時間を設定可能

シングルエンドまたは差動として構成可能

変換結果は符号なしまたは符号付きでフォーマット可能

変換結果は左揃え（小数点形式）で出力可能

独立した32ビット変換結果レジスタを搭載

4つのサンプリングモードをサポート：

複数サンプルのオーバーサンプリング

複数サンプルの積分

ウィンドウ（ゲート信号がアクティブ時に複数サンプルを蓄積）

単一変換

すべてのチャネルにデジタルコンパレーターを搭載し、設定可能な閾値に対して変換結果が閾値未満、閾値超え、閾値内、または閾値外かを検出

最後の3つの設定チャネルには2次結果アキュムレーターを搭載し、2次フィルターを実装

バンドギャップリファレンスと温度センサーダイオード入力

その他のアナログ機能

3つの5 nSアナログコンパレーターと12ビットPDM DAC:

入力マルチプレクシング

スロープ補償

1つのDAC出力バッファー

8つの定電流源

最大3つのレールツーレール100 MHzオペアンプ（

100 V/μSのスルーレート

1 mVのオフセット（典型値）

入力オフセット電圧のユーザー校正

安全機能

ウィンドウ付きウォッチドッグタイマー（WDT）

デッドマンタイマー（DMT）

4つのI/O整合性モニター（IOIM）

フェイルセーフクロックモニター（FSCM）とバックアップクロックソースへの自動切り替え機能：

プログラム可能な過周波数/低周波数閾値

フラッシュエラー訂正コード（ECC）

RAMエラー訂正コード（ECC）

RAMメモリ内蔵自己テスト（MBIST）

32ビット巡回冗長検査（CRC）モジュール

ICSP™によるフラッシュOTPの書き込み禁止

キャパシタレス内部電圧レギュレーター

冗長性とモニタリング用のバーチャルPPSピン

温度センサーダイオード
