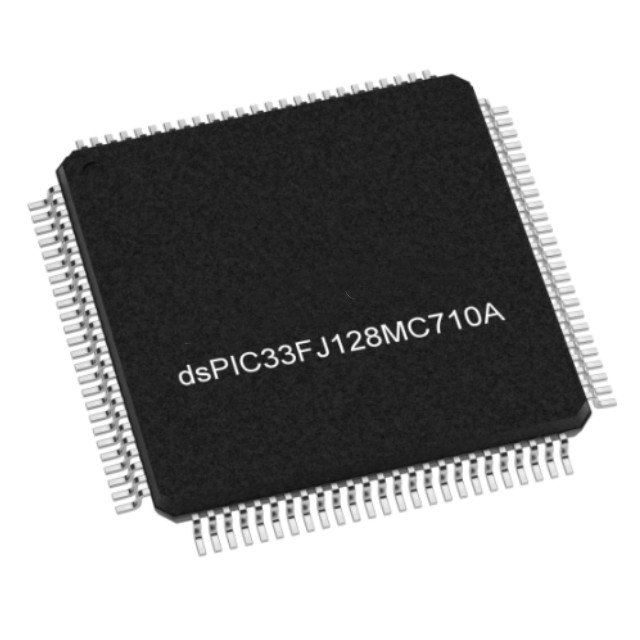

DSPIC33FJ128MC710A-E/PFデバイスは、ブラシレスDCモーター、単相および3相誘導モーター、スイッチドレルクタンスモーターなど、多様なモーター制御アプリケーションに対応しています。DSPIC33FJ128MC710A-E/PF モーター制御製品は、無停電電源装置（UPS）、インバーター、スイッチドモード電源、力率補正、およびサーバー、通信機器、その他の産業機器における電源管理モジュールの制御にも適しています。これらのデバイスは、拡張動作温度オプションも用意されています。

DSPIC33FJ128MC710A-E/PFの特長

動作条件

3.0V～3.6V、-40℃～+150℃、DC～20 MIPS

3.0V～3.6V、-40℃～+125℃、DC～40 MIPS

認証とクラスBサポート

AEC-Q100 REVG（グレード1：-40ºCから+125ºC）

AEC-Q100 REVG（グレード0：-40ºCから+150ºC）

クラスB安全ライブラリ、IEC 6073

コア：16ビット dsPIC33F CPU

コード効率の良い（Cとアセンブリ）アーキテクチャ

2つの40ビット幅のアクムレーター

シングルサイクル（MAC/MPY）とデュアルデータフェッチ

シングルサイクル混合符号乗算（MUL）とハードウェア除算

クロック管理

±2%内部オシレーター

プログラマブルPLLとオシレータークロックソース

フェイルセーフクロックモニター（FSCM）

独立したウォッチドッグタイマー（WDT）

高速ウェイクアップとスタートアップ

電源管理

低消費電力モード（スリープ、アイドル、ドーズ）

統合された電源投入リセットとブラウンアウトリセット

1.35 mA/MHzの動的電流（典型値）

55 μA IPD電流（典型値）

モーター制御PWM

最大4つのPWMジェネレーターと8つの出力

上昇エッジと下降エッジのデッドタイム

12.5 ns PWM解像度

モーター制御用のPWMサポート：BLDC、PMSM、ACIM、SRM

プログラマブル故障入力

ADC変換と設定用の柔軟なトリガー

高度なアナログ機能

2つのADCモジュール

10ビット、1.1 Msps（4つのS&H）または12ビット、500 ksps（1つのS&H）として設定可能

64ピンデバイスで18のアナログ入力、最大

100ピンデバイスで32のアナログ入力

柔軟で独立したADCトリガーソース

タイマー/出力比較/入力キャプチャ

最大9つの16ビットタイマー/カウンター。最大4つの32ビットタイマーとしてペアリング可能

8つの出力比較モジュール（タイマー/カウンターとして設定可能）

8つの入力キャプチャモジュール

通信インターフェース

2つのUARTモジュール (10 Mbps)

LIN 2.0プロトコルとIrDA®のサポート

2つの4線式SPIモジュール(15 Mbps)

最大2つのI2C™モジュール（最大1 Mbaud）でSMBusサポート

最大2つのEnhanced CAN（ECAN）モジュール（1 Mbaud）で2.0Bサポート

Quadrature Encoder Interface（QEI）モジュール

データコンバーターインターフェース（DCI）モジュール（I2Sコーデック対応）

入出力

5V耐圧ピン

選択可能なオープンドレイン、プルアップ、プルダウン

最大5mAの過電圧クランプ電流

すべてのI/Oピンに外部割り込み対応
