SE5004L-R は、無線局域網（WLAN）アプリケーション向けに設計された 5GHz 電力増幅器で、高線形電力を提供します。SE5004L-R は内蔵の電力検出器により、出力電力の閉ループ監視と制御を実現します。

SE5004L-R は高集積度により設計を簡素化し、製品上市時間を短縮し、アプリケーション基板の製造良率を向上させます。このデバイスは、入力マッチング、段間マッチング、出力マッチング、15dB のダイナミックレンジを有するパワー検出器、および 3.8GHz の陷波フィルターを統合しています。設計には外部デカップリングコンデンサが 6 個のみ必要です。

無線LANアプリケーションにおいて、このデバイスはIEEE802.11aおよび802.11n規格に準拠し、5V電源で最大約26dBmの線形出力パワーを提供します。

SE5004L-R は温度補償バイアス電圧発生器を統合しています。VREF に 2.85V の参照電圧を供給するだけで、パワーアンプの有効化または無効化が可能です。

特徴 — SE5004L-R

高出力パワーアンプ

- 5V時26dBm

外部アナログ参照電圧（VREF）により最大柔軟性を実現

バッファ付き温度補償パワー検出器

3% EVM、@26dBm、64 QAM、54 Mbps

32 dB ゲイン

鉛フリー、RoHS準拠、ハロゲンフリー MSL3 パッケージ

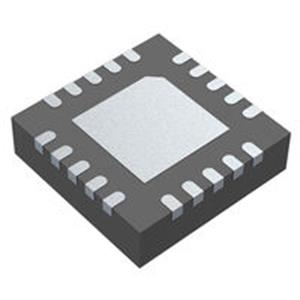

20ピン 4 mm × 4 mm × 0.9 mm QFN

仕様—SE5004L-R

製品種類:    RFアンプ

動作周波数:    5.15 GHzから5.85 GHz

動作電源電圧:    5 V

動作電源電流:    600 mA

利得:    32 dB

実装方式:    SMD/SMT

パッケージ/ケース:    QFN-20

P1dB - 圧縮点:    34 dBm

最小動作温度:    -40°C

最大動作温度:    +85°C

応用—SE5004L-R

DSSS 5 GHz 無線LAN（IEEE802.11a）

DSSS 5 GHz 無線LAN（IEEE802.11n）

アクセスポイント、PCMCIAカード、PCカード
