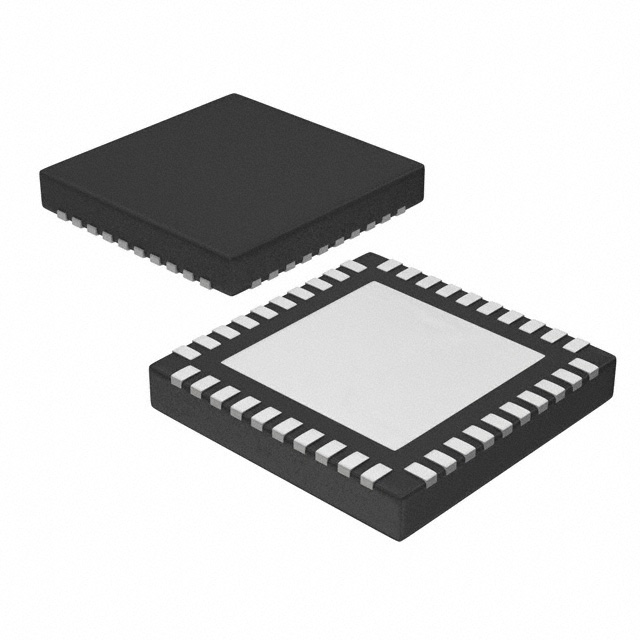

LMX1205RHARの高周波数対応能力、極めて低いジッター、およびプログラム可能なクロック入力・出力遅延により、信号対雑音比の劣化なしに高精度・高周波数データコンバーターへのクロック供給に最適なソリューションを提供します。4つの高周波数クロック出力と、より広いディバイダー範囲を備えた追加のLOGICLK出力は、それぞれSYSREF出力クロック信号とペアになっています。JESD204B/Cインターフェース用のSYSREF信号は、内部で生成されるか、入力として受け入れてデバイスクロックに再クロックされることができます。高周波数クロック入力の入力経路と個々のクロック出力経路におけるノイズのない遅延調整により、マルチチャネルシステムでの低スキュークロックが保証されます。データコンバーターのクロッキングアプリケーションでは、クロックのジッターがデータコンバーターの開口ジッターよりも小さいことが重要です。4つを超えるデータコンバーターをクロッキングする必要があるアプリケーションでは、複数のデバイスを使用して必要なすべての高周波クロックとSYSREF信号を分配するためのさまざまなカスケードアーキテクチャを開発できます。このデバイスは、超低ノイズの参照クロックソースと組み合わせることで、特に3GHzを超えるサンプリング速度でのデータコンバーターのクロッキングに最適な選択です。

LMX1205RHARの特長

出力周波数：300MHzから12.8GHz

ノイズのない調整可能な入力遅延（最大60ps、1.1psの解像度）

個別の調整可能な出力遅延（最大55ps、0.9psの解像度）

超低ノイズ

ノイズフロア：6GHz出力時で–159dBc/Hz

加算ジッター（DCからfCLK）：36fs

加算ジッタ（100Hz～100MHz）：10fs

4つの高周波クロックと対応するSYSREF出力

共有ディバイダー：1（バイパス）、2、3、4、5、6、7、8

共有プログラマブルマルチプライヤー：x2、x3、x4、x5、x6、x7、x8

LOGICLK出力と対応するSYSREF出力

別々のディバイダーバンク

1、2、4のプリディバイダー

1（バイパス）、2、…、1023のポストディバイダー

追加のディバイダー1、2、4、8を備えたセカンドロジッククロックオプション

6つのプログラマブル出力電力レベル

同期化されたSYSREFクロック出力

12.8GHzで2.5ps未満の508段階の遅延調整

ジェネレーター、リピーター、リピーターリタイムモード

SYSREFREQピン用のウィンドウ機能でタイミングを最適化

すべてのディバイダーと複数デバイスへのSYNC機能

動作電圧：2.5V

動作温度：–40ºCから+85ºC

LMX1205RHARの応用例

• テスト・測定:

– オシロスコープ

– 無線機器テスター

– ワイドバンドデジタイザ

• 航空宇宙・防衛:

– レダー

– 電子戦

– シーカーフロントエンド

– 弾薬

– フェーズアレイアンテナ/ビームフォーミング

• 一般用途:

– データコンバータークロッキング

– クロックバッファの分配/分割
