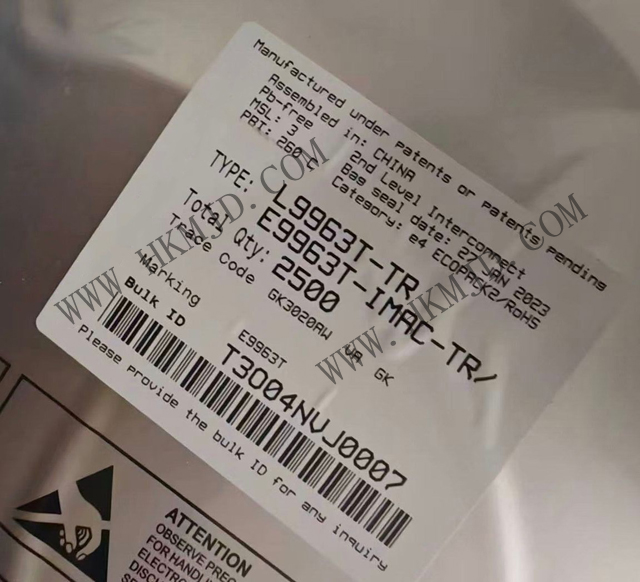

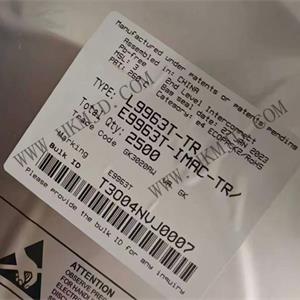

L9963Tは汎用SPIから絶縁SPIへのトランシーバーで、異なる電圧領域のデバイス間で通信ブリッジを確立するために使用されます。L9963Tは、伝統的な4線SPIインターフェースから入力された通信データを2線絶縁インターフェースに伝送することも可能です(逆も同様です)。L9963Tトランシーバーはトランスとコンデンサ絶縁をサポートしています。専用プロトコルにより生成された絶縁信号は、2つのデカップリング回路を介して伝送可能です。L9963TはSPIバスにおけるスレーブデバイスまたはマスターデバイスとして設定可能で、8ビットから64ビット長のSPIフレームからなる任意のプロトコルをサポートします。トランシーバーは情報伝送を管理しますが、プロトコルチェックは実行しません。
スレーブデバイスとして設定した場合、SPI周辺機器は最大10 MHzの周波数で動作可能です。マスターデバイスとして構成された場合、SPIクロック周波数はプログラム可能(250 kHz、1 MHz、4 MHz、8 MHz)です。絶縁型SPI周辺機器は2つの異なる動作モードをサポートします:スロー@333kbps和快速@2.66Mbps。両側間の非同期実行は内部で管理され、アプリケーションで2つの周辺機器のすべての可能な構成周波数を使用可能です。
L9963Tは、SPIポートの受信フレーム用に3つのタイムスロットの内部キューを備え、さらに隔離SPI側の受信フレーム用に20つのタイムスロットのキューを備えています。これにより、2つの異なるクロックドメインをバッファリングおよびデカップリングできます。このデバイスはL9963隔離型SPIとネイティブ互換性があり、BMSアプリケーションに利用可能です。L9963Tは3.3 Vと5 Vロジックの両方に対応しています。
L9963Tの機能
AEC-Q100認証
ISO26262規格に完全準拠し、ASIL-D規格をサポート
3.3 Vと5 Vロジックの両方に対応
XFMRとコンデンサ隔離をサポート
SPI従デバイス操作用の10 MHz SPI周辺機器。SPI主デバイス操作用の構成可能なSPI周波数(250 kHzから8 MHz)
絶縁型SPI通信用の333 kbpsと2.66 Mbps垂直インターフェース(VIF)
低待機電流
L9963T 仕様
タイプ:トランシーバー、絶縁型
ドライバー/レシーバー数:1/1
デュプレックス:ハーフ
レシーバー遅延:400 mV
データレート:2.66 Mbps
電圧 - 電源:4.5V ~ 5.5V
動作温度:-40°C ~ 105°C(TA)
グレード:自動車用グレード
認証:AEC-Q100
取り付けタイプ: 表面実装型
L9963T 応用
• 自動車:48Vおよび高電圧システム
• バックアップ電源貯蔵システムと無停電電源装置(UPS)
• 産業用通信ネットワーク
• 携帯型および半携帯型デバイス
• 遠隔センサー
