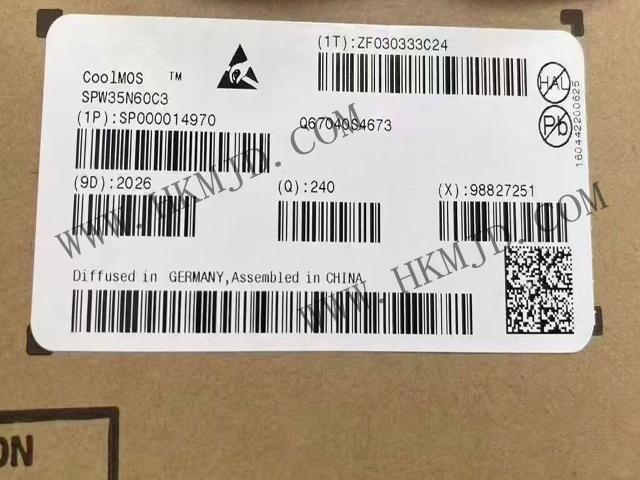

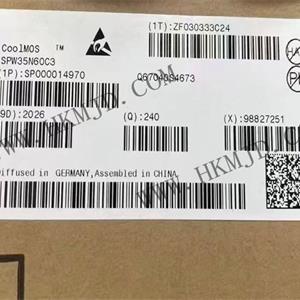

SPW35N60C3 は、インフィニオン（Infineon）が発売した N チャネル パワー MOSFET で、CoolMOS™ C3 シリーズに属します。このシリーズは、低オン抵抗、高電力密度、高効率を特徴とし、多様な高電圧スイッチングアプリケーションに最適です。

SPW35N60C3 の製品特性

高耐圧と大電流：ドレイン・ソース間電圧（Vdss）は 650V、連続ドレイン電流（Id）は 25℃時で 34.6A であり、高電圧と大電流に耐えることができ、高電圧パワー変換アプリケーションに最適です。

低オン抵抗：10Vのゲートソース電圧下で、オン抵抗（RDS(on)）の最大値は100mΩ@21.9Aで、電力損失を低減し、システム効率を向上させます。

低ゲート電荷と低入力容量：ゲート電荷（Qg）は10Vで200nC、入力容量（Ciss）は25Vで4500pFであり、駆動損失を低減し、スイッチング速度を向上させます。

高電力消費：最大消費電力（Pd）は313Wで、高電力アプリケーションの要件を満たします。

広範な動作温度範囲：動作温度範囲は-55℃から+150℃で、過酷な環境条件にも対応可能です。

SPW35N60C3 製品属性

製品種類:    MOSFET

取り付け方式:    Through Hole

パッケージ/ケース:    TO-247-3

トランジスタ極性:    Nチャネル

チャネル数:    1チャネル

Vds-ドレイン・ソース間 breakdown 電圧:    600 V

Id-連続ドレイン電流:    34.6 A

Rds On-ドレイン・ソース間導通抵抗:    100 mΩ

Vgs - ゲート・ソース間電圧:    - 20 V, + 20 V

Vgs th-ゲート・ソース間しきい値電圧:    2.1 V

Qg-ゲート電荷:    150 nC

最小動作温度:    - 55 °C

最大動作温度:    + 150 °C

Pd-電力消費:    313 W

チャネルモード:    エンハンスメント

商標名:    CoolMOS

SPW35N60C3  典型的な応用

電源変換：DC-DC コンバーター、スイッチング電源（SMPS）、インバーター。

モーター駆動：産業用モーター、電気自動車コントローラー。

自動車電子：車載充電器（OBC）、バッテリー管理システム（BMS）。

産業機器：溶接機、UPS 電源、太陽光発電インバーター。
