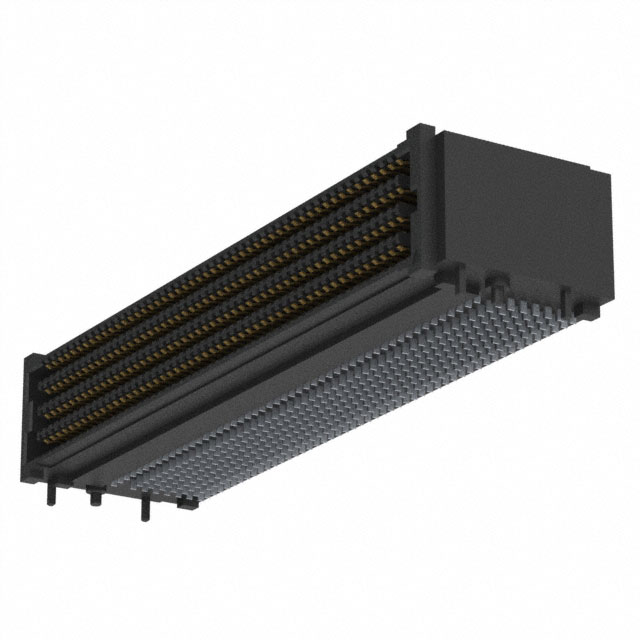

SEAF-50-01-L-08-2-RA-TR は、SEARAY™ SEAF シリーズに属する高密度直角ソケットコネクタで、高速データ伝送と高密度相互接続アプリケーション向けに設計されています。このコネクタは 1.27mm ピッチのグリッドと金メッキ接点を採用し、基板間接続や層間接続に最適化されており、データセンター、通信機器、産業制御など幅広い分野で活用されています。

SEAF-50-01-L-08-2-RA-TR の特徴

高密度設計：

400 個のシングルエンド I/O ポート、8 列のピンをサポートし、ピッチは 0.050"（1.27mm）です。

直角（Right Angle）取り付け方式を採用し、コンパクトな PCB レイアウトに適しています。

高速データ伝送：

Edge Rate®端子システムを採用し、最大56GbpsのPAM4信号伝送に対応。5G、AI計算、高速ストレージなどへの適用が可能です。

産業用信頼性：

金メッキ接点（厚さ10.0µin / 0.25µm）を採用し、導電性と耐腐食性を向上。

動作温度範囲：-55°C ~ +125°C、過酷な環境に対応。

IPC-A-610F および IPC J-STD-001F 規格に準拠し、はんだ付け品質を保証。

低挿抜力設計：端子構造を最適化し、挿抜時の機械的応力を軽減し、コネクタの寿命を延長1。

表面実装（SMD）：自動化 PCB 組立に対応し、生産効率を向上。

SEAF-50-01-L-08-2-RA-TR 製品属性

製品種類：    基板間接続コネクタ

製品：    ヘッダー

位置数：    400 ポジション

ピッチ：    1.27 mm （0.05 in）

列数：    8 列

端子接続方式：    はんだ付け

取り付け角度：    直角

重ね高さ：    7 mm

電流定格：    2.7 A

電圧定格：    240 VAC

最小動作温度：    - 55 °C

最大動作温度：    + 125 °C

接点メッキ：    金

接点材料：    銅合金

筐体材料：    液体結晶ポリマー （LCP）

シリーズ：    SEAF-RA
