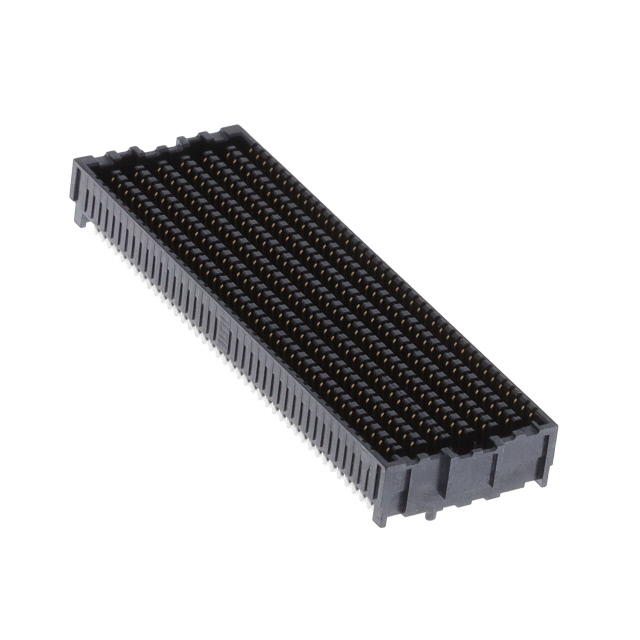

SEAF-40-06.5-S-14-2-A-K-TRは、高密度、高速伝送、高い柔軟性で知られるSamtecのSEARAY™シリーズに属する高速、高密度、オープン端子配列コネクタです。 560ピンと0.050インチ（1.27mm）のピンピッチで、この微細なピン間隔により、限られたスペースでより多くの電気的接続が可能です。 表面実装技術（SMD）と自動生産工程用の水平実装により、生産性が向上します。 接点は金メッキされており、導電性と耐食性に優れ、長期使用時のコネクタの信頼性と安定性を保証します。

SEAF-40-06.5-S-14-2-A-K-TR製品の特長

高密度構成：最大500端子が利用可能で、シングルエンドまたは差動ペア構成や、電源、信号、グランドなどのさまざまな接続要件に対応するため、設計や配線に大きな柔軟性を提供します。

低消費電力と高速伝送：SEARAY™シリーズコネクターは、信号伝送性能を最適化するように設計されており、シグナルインテグリティと消費電力に敏感な高速アプリケーション向けに低消費電力を維持しながら、高速信号伝送をサポートします。

多様な構成オプション: 560ピンの構成に加え、40、50、80、100、および異なる行と列の配置など、さまざまなピン数と構成のシリーズが用意されており、お客様は特定のニーズに応じて選択することができます。

優れた設計柔軟性: 他のSamtec高密度アレイコネクタと同様に、SEAF-40-06.5-S-14-2-A-K-TRは、異なるスタッキング高さ、嵌合スタイルなど、さまざまなアプリケーションのニーズを満たす柔軟な設計オプションを提供します。

マルチスタンダード準拠：IPC-A-610FのType3電子アセンブリー受け入れ、およびIPC J-STD-001Fの高性能/過酷環境エレクトロニクス製造用電気・電子はんだアセンブリーの高信頼性要件に適合しています。

高性能端子: 堅牢なEdge Rate®端子は、優れた電気的性能と機械的安定性を備え、高速信号伝送時のシグナルインテグリティと信頼性を保証します。

高帯域幅性能: 56Gbps PAM4性能をサポートするこれらの端子は、高速データ伝送の要求を満たすことができ、さまざまな高速通信およびデータ処理アプリケーションに適しています。

長寿命: Extended Life Product™は、5,000サイクルと150℃の動作温度に耐えるSureCoat™パラジウム・ニッケル・金フラッシュめっきで、コネクタの寿命を延ばします。

複数のスタッキング高さ: 7mmから18.5mmまでのスタッキング高さがあり、さまざまな設計や設置スペースの要件に対応できます。

低挿抜力：コネクタの挿抜に必要な力を低減するよう設計されているため、接続や取り外しが容易で、コネクタやプリント基板への機械的ストレスも低減します。

表面はんだ付けピン：表面はんだ付けピンの採用により、接続の信頼性と安定性が向上し、自動生産と品質検査が容易になります。

SEAF-40-06.5-S-14-2-A-K-TR技術パラメーター

製品カテゴリー: 基板対基板およびメザニンコネクター

製品: ヘッダー

ポジション数：560ポジション

ピッチ：1.27mm（0.05インチ）

列数: 14列

エンドコネクションタイプ：はんだ

取り付け角度：ストレート

スタッキング高さ：7 mm

定格電流： 2.7 A

定格電圧： 240 VAC

最低使用温度: - 55

最大動作温度: + 125 C
