TPS61161QDRVRQ1は、定格電圧40VのスイッチングFETを内蔵し、最大10個の直列接続LEDを駆動できる昇圧コンバータです。この昇圧コンバータは、出力リップルの低減、変換効率の向上、小型の外付け部品の使用を可能にするため、600kHzの固定スイッチング周波数で動作します。 動作中は、単線デジタル・インターフェース（EasyScale™プロトコル）を使用して、CTRLピンを介してLED電流を制御できます。代わりに、パルス幅変調（PWM）信号をCTRLピンに印加し、デューティ・サイクルでフィードバック基準電圧を決定することもできます。 TPS61161QDRVRQ1は、デジタルモードでもPWMモードでもLED電流をバーストさせないため、出力コンデンサに可聴ノイズを発生させません。最大限の保護を実現するために、LEDがオープン状態のときに出力が絶対最大定格を超えないようにTPS61161QDRVRQ1をディセーブルにするオープンLED保護機能を内蔵しています。LEDオープン状態で出力が絶対最大定格を超える。LEDがオープン状態で出力が絶対最大定格を超える。

製品属性

タイプ： DC DCレギュレータ

トポロジー：ブースト

内部スイッチ：あり

出力数： 1

電圧 - 供給（最小）： 2.7V

電圧 - 供給（最大）： 18V

電圧 - 出力： 38V

電流 - 出力/チャンネル： 700mA（スイッチング）

周波数： 600kHz

調光： PWM

動作温度： -40℃〜125℃（TA）

実装タイプ： 表面実装

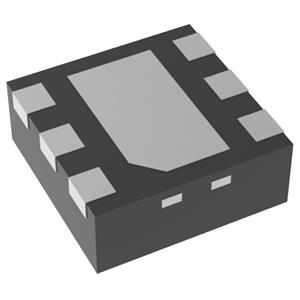

パッケージ/シェル：6ピンWDFN露出ボトムパッド

サプライヤーデバイスパッケージ： 6-WSON (2x2)

用途

• 自動車クラスターバックライト

• 高輝度LED照明

• 白色LEDバックライト付きメディア・フォームファクター・ディスプレイ
