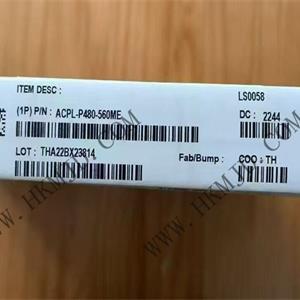

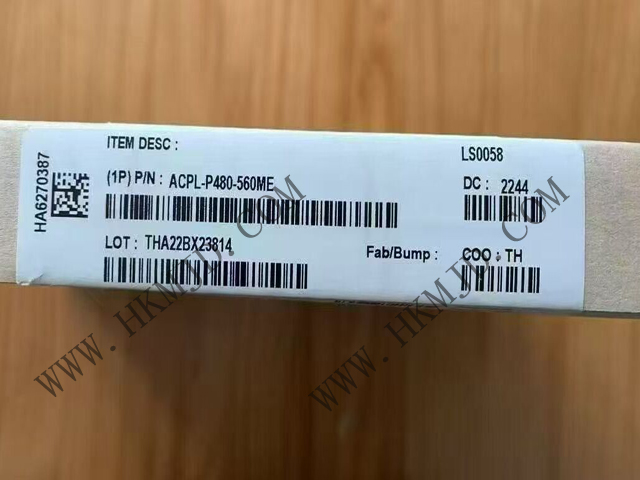

ACPL-P480-560MEは、高同相モード除去比（CMR）インテリジェント・パワー・モジュールおよびゲート・ドライバ・インターフェイス・オプトカプラ・シリーズに属する高速オプトカプラです。

ACPL-P480-560ME 製品の特長

高い同相信号除去比：非常に高い同相信号除去比（CMR）により、ノイズ干渉を効果的に抑制し、信号伝送の安定性を確保できます。

ロジック互換出力：シュミットトリガ内蔵により、ロジックレベルと互換性のある出力波形が得られるため、波形整形回路を追加する必要がありません。

トーテムポール出力：プルアップ抵抗なしのトーテムポール出力構造を採用し、インテリジェント・パワー・モジュールやゲート・ドライバ回路を直接駆動できるため、回路設計が簡素化されます。

短い伝播遅延時間：短い伝播遅延時間により、インバータのスイッチングデッドタイムを短縮し、インバータの効率を向上させます。

最小パルス幅歪み：パルス幅歪み（PWD）が小さいため、信号伝送の精度が保証されます。

ヒステリシス機能：ヒステリシス機能を搭載し、信号の安定性と耐干渉性を向上。

パッケージ：拡張SO-6パッケージは省スペースで取り付けが簡単です。

安全規格：UL1577準拠、絶縁電圧3750Vrms（1分間）、5000Vrms（1分間）、オプションあり。

ACPL-P480-560ME 製品パラメータ

動作電圧：入力側の最大逆電圧は5V、出力側の電源電圧は4.5V～20V。

電流パラメータ：平均入力電流は10mA、ピーク過渡入力電流（<1μsパルス幅、300pps）は40mA、平均出力電流は25mA。

電力パラメーター： パッケージ総消費電力は210mW。

温度範囲：動作温度範囲は-40℃～+100℃、保存温度範囲は-55℃～+125℃。

電気的性能：入力ダイオード順方向電圧は25°C、6mAで1.7V（標準）、最大1.85V；ロジックLow出力電圧は6.5mAの出力電流で最大0.5V。

ACPL-P480-560ME アプリケーション分野

IPMインターフェース絶縁：制御信号の信頼性の高い伝送を保証するため、インテリジェントパワーモジュール（IPM）のインターフェース絶縁に使用。

絶縁IGBT/MOSFETゲートドライブ：絶縁ゲートバイポーラトランジスタ（IGBT）および金属酸化膜半導体電界効果トランジスタ（MOSFET）のゲートドライブ回路の絶縁に使用されます。

モーター駆動: ACモーターおよびブラシレスDCモーター駆動システムに広く使用され、信頼性の高い信号の絶縁と伝送を実現します。

産業用インバータ: システムの安定性と安全性を向上させるため、信号の絶縁とゲート駆動に産業用インバータで使用されます。

一般的なデジタル絶縁：安定した信号伝送を確保するため、デジタル信号の絶縁を必要とするさまざまな場面に適しています。
