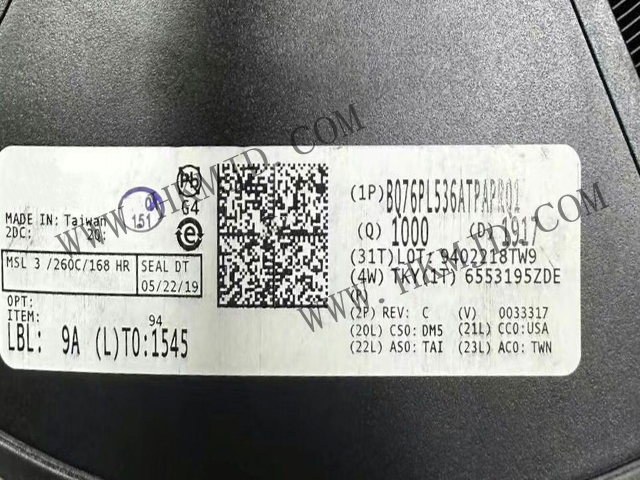

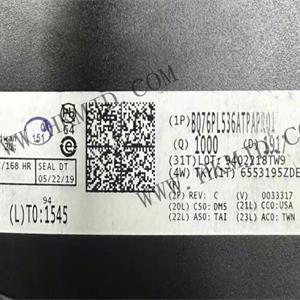

BQ76PL536ATPAPRQ1デバイスは、3～6個の直列接続リチウムイオン・バッテリ用のスタッカブル・バッテリ・モニタおよびプロテクタです。BQ76PL536ATPAPRQ1は、アナログ・フロント・エンド（AFE）と高精度アナログ・デジタル・コンバータ（ADC）を統合し、バッテリ電圧を正確に測定します。 温度測定には別のADCが使用されます。

温度測定に加えて、このデバイスは各チャンネルに過電圧と低電圧の監視保護を提供します。 ユーザー・プログラム可能な保護しきい値と遅延時間は、不揮発性メモリー経由で保存されます。 これらのしきい値のいずれかを超えると、故障信号が出力されます。

BQ76PL536ATPAPRQ1デバイスをスタックすることにより、192セルからなるバッテリ・パックをサポートできます。

BQ76PL536ATPAPRQ1の特長

オートモーティブ準拠のアプリケーション認証

AEC-Q100規格に準拠し、以下の性能を有しています：

デバイス温度レベル2：-40°C～+105°Cの周囲動作温度範囲

デバイス人体モデル（HBM）分類レベル2

充電デバイス・モデル（CDM）分類レベルC4B

3セル～6セル・バッテリー対応、全コンパウンド

ホットスワップ

データ通信用高速シリアル・ペリフェラル・インターフェース（SPI）

インターフェースは垂直スタッキングをサポート

デバイス間の絶縁部品が不要

高精度アナログ・デジタル・コンバータ（ADC）

標準精度±1mV

14ビット分解能、変換時間6µs

9つのADC入力

同時測定をサポートする専用ピン

エラー・チェック/訂正（ECC）機能付きワンタイム・プログラマブル（OTP）レジスタに保存された設定データ

内蔵コンパレータ（2次プロテクタ）サポート：

過電圧および低電圧保護

熱保護

プログラム可能なスレッショルドと遅延時間

専用フォルト・シグナリング

安全タイムアウト機能をサポートするセル均等化制御出力

外部コンポーネントによる均等化電流設定

電源電圧範囲：連続7.2V～27V、ピーク36V

低消費電力：

スリープ電流（標準値）：12μA、アイドル電流（標準値）：45μA

5V、3mAの高精度LDO内蔵

BQ76PL536ATPAPRQ1のアプリケーション

電気自動車およびハイブリッド車

無停電電源システム（UPS）

EバイクおよびEモーターサイクル

大型バッテリー・システム
