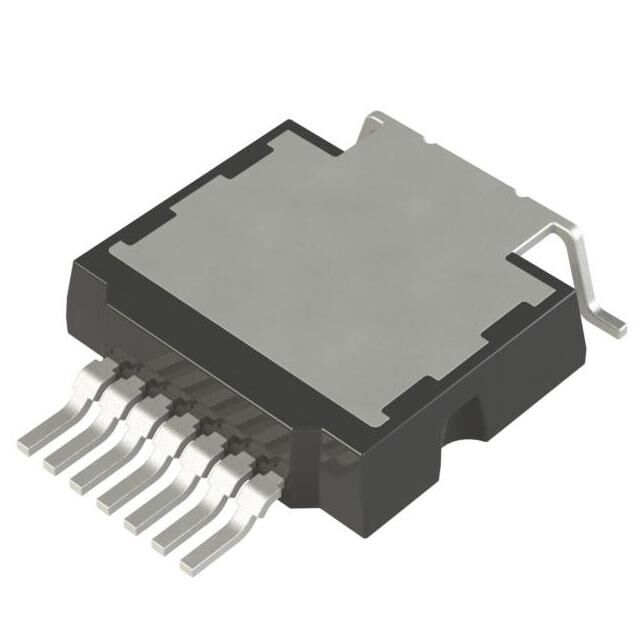

STGHU30M65DF2AGは650 V、30 Aゲージ級の溝ゲートオフ低損失MシリーズIGBTで、先進的な溝ゲートオフ構造を採用して開発されました。このデバイスはMシリーズIGBTの一部で、インバータシステムの性能と効率の理想的なバランスを表し、低損失と短絡機能が重要です。また、VCE(sat)の正の温度系数特性と緊密なパラメータ分布により、より安全な並列操作を可能にします。その機能と仕様は以下の通りです。

機能です

aec-q101規格に準拠しています

最高結温:TJ = 175°Cです

最短短絡耐性時間は6 μsです

VCE(sat) = 1.6 V(典型値)@ IC = 30 Aです。

コンパクトなパラメータ分布です

安全並列です

低熱抵抗

超高速ソフト回復逆並列ダイオードです

ケルビンピンの追加駆動により優れたスイッチング性能を実現しました

技術仕様です

IGBTタイプ:溝型フィールドオフです

電圧-輻射破壊(最大値):650 Vです

電流-コレクタ(Ic)(最大値):84 Aです

電流-集電パルス(Icm): 120 Aです

異なるVge、Ic時Vce(on)(最大値):2V @ 15V, 30A

出力-最大値:441 Wです。

スイッチングエネルギー:210µJ(オン),1.147mJ(オフ)です。

入力タイプ:標準です。

ゲート電荷:90 nCです

25°CでTd(オン/オフ)値は22ns/151nsです。

試験条件:400V、30A、10オーム、15Vです。

逆回復時間(trr): 223 nsです。

動作温度:-55℃~ 175℃(TJ)です。

レベル:自動車レベルです

資質:aec-q101です。

装着タイプ:表面装着タイプです。

パッケージ/ケース:hu3pak-7です。

STGHU30M65DF2AGは、以下の様々なシーンで使用されます。

・モーター制御です

・電子コンプレッサーです

・産業用モーター制御です

・電源とコンバータです
