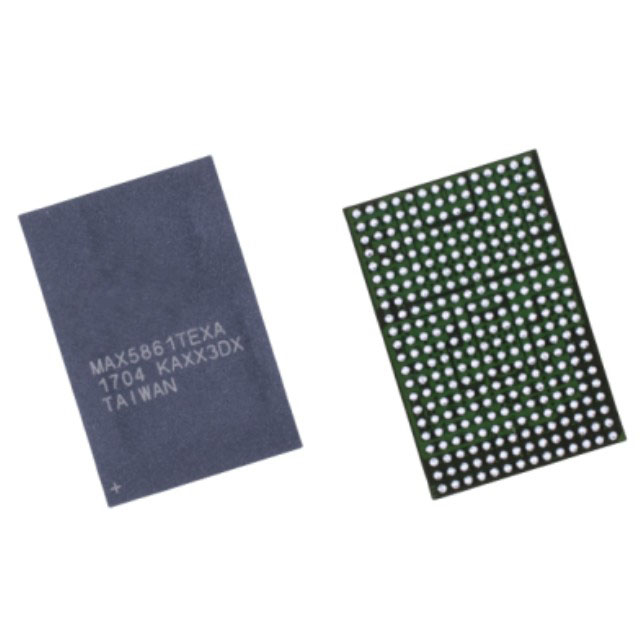

MAX5861TEXA: DOCSIS 3.1高密度SCQAMおよびOFDMダウンリンクケーブル変調器、LFBGA-308

MAX5861TEXAは、高密度SCQAMおよびOFDMダウンリンクケーブルモジュレータ、デジタルアップコンバータ（DUC）、RFデジタルアナログコンバータ（RF-DAC）です。 MAX5861は、ベースバンドI/QシンボルからRFへのアップコンバージョンを行い、1つのRFポートでSCQAMとOFDMモジュールの任意の組み合わせをデジタル合成します。 最大6つの192MHz SCQAMまたはOFDMチャネルモジュールの組み合わせを同時に開始することができ、1つのモジュールは32 X 6MHz（または24 X 8MHz）のSCQAMチャネルまたはOFDMチャネル（最大192MHzの帯域幅）として定義されます。

基本情報

モデル： MAX5861TEXA

パッケージ：LFBGA-308

タイプ： RF変調器

アプリケーション

- CCAP、エッジQAM、CMTS

- DOCSIS 3.0/3.1およびDVB-C/C2

- 集合住宅（MDU）、小型フロントエンド

- リモートPHY、同軸ケーブル・メディア・コンバータ

MAX5861TEXA 製品の特長：

高密度ダウンリンク・ケーブル・モジュレータ

32 x 6MHz SCQAMチャネルとDOCSIS 3.1 OFDMチャネルを最大6つの192MHzモジュールに統合

統合14ビット4.9152Gsps RF-DAC

高い柔軟性と設定可能性

ITU-T J.83 Annex A、BおよびC SCQAMチャネル

D3.1 OFDMチャネル用IFFT処理

LVDSまたはSSTL 1.2/1.5 DDRデータ・ポート

160チャネル容量の10ビットSCQAMポート×1

2つの9ビットOFDMポート（6 OFDMチャネル容量

チャネル帯域幅

1MHz～8MHz（SCQAM）

24MHz/48MHz/96MHz/192MHz OFDM

192MHz IFFTバイパス・モード

192MHzモジュール内のフルSCQAMショートカット・サポート

1218MHz出力帯域幅内のモジュール・ショートカット・サポート

RF設計を簡素化するその他の機能

プログラム可能なデジタルプリディストーション

高出力：9dBm（ピーク連続波）

低消費電力、コンパクト・ソリューション

128 SCQAM + 2 OFDMチャンネルで5.9W

動作温度範囲 TA = -40°C ～ TJ = +110°C

12mm×18mm、308ピンLFBGA
