PI3USB102EZLEX アプリケーション Apple AirPods Max ヘッドセット ヘッドホン / 480Mbps USB 2.0 スイッチ

PI3USB102EZLEXは、シングル差動チャネル2:1マルチプレクサ/デマルチプレクサのUSB 2.0スイッチです。業界をリードする利点として、低チャネル抵抗とI/Oキャパシタンスによる250psの伝搬遅延が挙げられます。

PI3USB102EZLEXは双方向性で、高速信号の減衰が非常に少ないです。また、低ビット間スキュー、高いチャネル間ノイズアイソレーションを実現し、High Speed USB 2.0 (480 Mb/s) などの各種規格に対応しています。

PI3USB102EZLEXは、USB 2.0仕様に準拠したY+/Y-ピンの過電圧保護機能を備えています。Y+/Y-ピンがVBUS（5V +/- 5%）に短絡された場合、チップの電源がオンまたはオフになり、M+/M-およびD+/出力がクランプされ、下流のデバイスに電圧保護を提供します。

特徴

USB 2.0準拠（ハイスピード、フルスピード、ロースピード）。

RON：4.0Ω（標準）@ VDD = 3.0V

チャンネルオン容量：6.0pF

広帯域-3dB帯域：1,000MHz

低ビット間スキュー

低クロストーク。-29B @ 480 Mbps

オフアイソレーション：-28dB@480Mbps

ニアゼロ伝搬遅延：250ps

コントロールピンの1.8Vロジックに対応

VDD 動作範囲。3.0V〜5.5V

ESD：JESD22規格に基づき、Y+/Y-ピンで8kV HBM

Y+/Y-ピンは過電圧保護機能付きで，VBUSとのショートに耐える。

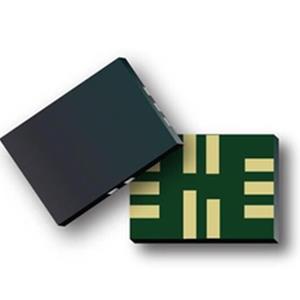

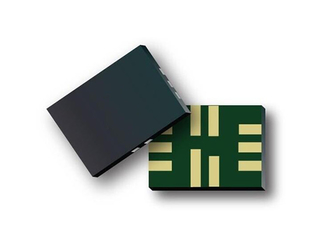

パッケージ（鉛フリー＆グリーン）。10接点TQFN、1.3mm x 1.6mm x 0.75mm (ZL10)

アプリケーション

USB 2.0の信号をルーティングする

PC、ノートPC、ハンドヘルドデバイスなど
