LM53600-Q1およびLM53601-Q1同期式降圧レギュレータ・デバイスは、車載アプリケーション向けに最適化されており、5V、3.3Vまたは調整可能な出力電圧を供給することができます。

LM53600-Q1およびLM53601-Q1デバイスは、高度な高速回路を使用して、2.1MHzの固定周波数で18V入力から3.3V出力まで調整することができます。 両デバイスとも、わずか3.8Vの入力電圧で3.3Vのレギュレート出力を提供する革新的なアーキテクチャを採用しています。 入力電圧は最大36V、最大過渡電圧は42Vまで許容され、入力サージ保護の設計を簡素化することができます。 オープンドレインリセット出力は、適切なシステム状態表示を行うために、フィルタリングと遅延リリースを備えています。 この機能により、追加の監視部品が不要となり、コストと基板面積を節約することができます。 両デバイスとも、PWMモードとPFMモードをシームレスに切り替えることができ、静止電流はわずか23µAで、あらゆる負荷条件下で高効率と優れた過渡応答性を確保します。 外付け部品がほとんど必要ないため、PCBレイアウトをさらにコンパクトにすることができます。 LM53600-Q1とLM53601-Q1デバイスはQ1クラスですが、どちらも-40℃～150℃のジャンクション温度範囲での電気特性を保証します。

特性図

- 自動車用途の要求に応える

- AEC-Q100規格に準拠し、以下の特性を有しています。

- デバイス温度クラス1：-40℃～125℃の周囲動作温度範囲

- デバイスHBM分類クラス2

- デバイス CDM分類クラスC5

- ジャンクション温度範囲：-40℃～150℃（使用可）

- 広い動作入力電圧範囲：3.55V～36V（過渡電圧は42Vまで可能）

- 拡張スペクトルオプションも用意

- 2.1MHz固定スイッチング周波数

- 低静止電流：23µA

- シャットダウン電流：1.8µA

- 調整可能、3.3Vまたは5Vのトリプル出力

- 最大電流負荷：LM53600-Q1：650mA、LM53601-Q1：1000mA

- 強制PWMモードはピン選択可能

- RESET出力（フィルタリング、遅延解除機能付き

- 外部周波数同期

- 内部補償、ソフトスタート、電流制限、低電圧ロックアウト（UVLO）

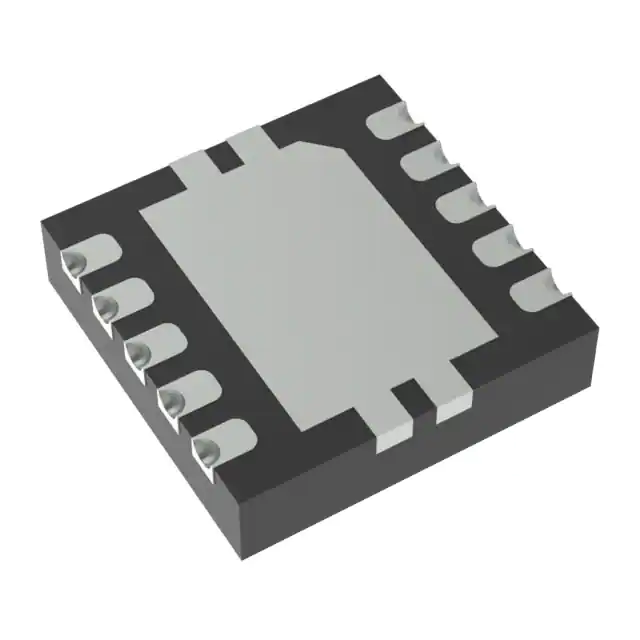

- ウェッタブル面とノンウェッタブル面を持つ3mm×3mmの10ピンSONパッケージ

アプリケーション

- 車載カメラ用途

- 車載用運転支援システム

- 自動車ボディ用途
