商品名称:AMC1305L25QDWRQ1
データマニュアル:AMC1305L25QDWRQ1.pdf
ブランド:TI
年:23+
パッヶージ:SOP16
納期:真新しいオリジナル
在庫数量:22000 件
AMC1305-Q1 デバイスは高精度デバイスです Δ-Σ ( ΔΣ) 変調器は出力回路と入力回路を高い磁界耐性を持つ容量性二重バリアで絶縁しています。DIN V VDE V 0884-10、UL1577、CSA規格に基づき、バリアは最大7000Vピークまで強化された絶縁を提供することが認定されています。絶縁電源と併用することで、コモンモード高電圧ラインのノイズ電流がローカルシステムのグランドに流れ込み、低電圧回路に干渉やダメージを与えることを防ぐことができます。
AMC1305-Q1は、シャント抵抗やその他の低電圧信号源を直接接続するために最適化されており、優れたDCおよびAC性能を有しています。シャント抵抗は通常、トラクションインバータ、オンボードチャージャー、または同様の自動車アプリケーションの電流を検知するために使用されます。適切なデジタルフィルタ(TMS320F2837xに内蔵)を使用してビットストリームを抽出することにより、データレート78kSPSでダイナミックレンジ85dB(13.8ENOB)の16ビット分解能を達成することができます。
ハイサイドでは、変調器は公称電圧5V (AVDD) で駆動し、絶縁型デジタル・インターフェースは3.3Vまたは5V電源 (DVDD) で駆動する。

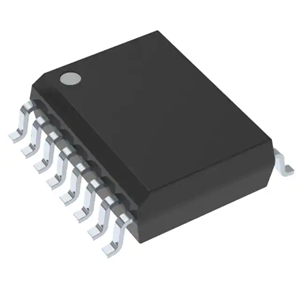

AMC1305-Q1は、ワイドボディの小型フォームファクタ集積回路(SOIC)-16(DW)でパッケージングされています。
特徴
- 車載アプリケーションに適合
- AEC-Q100の認定を受け、以下の結果を得ています。
- 温度グレード1:-40℃~+125
- HBM ESDクラス分類レベル2
- CDM ESDクラス分類レベルC6
- ピンコンパチブルファミリ。
- 入力電圧範囲:±50mV または ±250mV
- CMOSまたはLVDSデジタル・インタフェース・オプション
- 優れたDC性能。
- オフセット誤差:±50 µVまたは±150 µV(最大)
- オフセット・ドリフト: 1.3 µV/°C (最大)
- ゲインエラー: ±0.3% (最大)
- ゲインドリフト: ±40 ppm/°C (最大)
- 安全関連認証
- 7000-VPK DIN V V 0884-10 (VDE V 0884-10)に基づく強化絶縁。2006-12
- 5000-VRMS 1分間絶縁(UL1577準拠
- CAN/CSA No.5A-コンポーネントアクセプタンスサービス通知
- トランジェントイミュニティ:15 kV/µs (min)
- 高電磁界イミュニティ
- 5MHz〜20MHzの外部クロック入力可能
応用例
- シャントベース電流センシングまたは抵抗分割器ベース電圧センシング In:
- トラクション・インバータ
- 車載充電器(OBC)
- DC-DCコンバータ
- バッテリー・マネージメント・システム(BMS)
