MAX14774ATP+クワッドSPSTスーパースイッチは、3.0V～5.5Vの単一電源を使用し、最大±25Vのアナログ信号のスイッチングをサポートします。

これらのスイッチのオン抵抗は85°Cで2.5Ω（最大）、平坦度は18mΩ（標準）です。 85°Cにおいて、MAX14774はオン状態のリーク電流が±100nA（最大）と低い。 これらのスイッチは、コモンモード電圧範囲全体にわたって性能を維持し、シグナルインテグリティを可能な限り確保することができます。 各デバイスは、-40℃～+125℃の温度範囲で動作する場合、どちらかの方向に最大200mA（最大）の連続電流を流すことができます。

製品特性

スイッチング回路：SPST - ノーマルオープン

マルチプレクサ/デマルチプレクサ回路：1:1

回路数：4

オン抵抗（最大）：2.5Ω

チャンネル間マッチング（ΔRon）：18ミリオーム

電圧 - 供給、シングル（V+）：3V～5.5V

電圧 - 供給、デュアル（V±）： - 電圧 - 供給、シングル（V+）： 3V～5.5V

スイッチング時間（Ton、Toff）（最大）： 60µs、160µs

-3db帯域幅： 147MHz

チャージ注入： 780pC

チャネル容量 (CS(off), CD(off)): 31pF

電流 - リーク（IS(off)）（最大）： 100nA

クロストーク： -90dB @ 100kHz

動作温度： -40°C ~ 125°C

実装タイプ： 表面実装

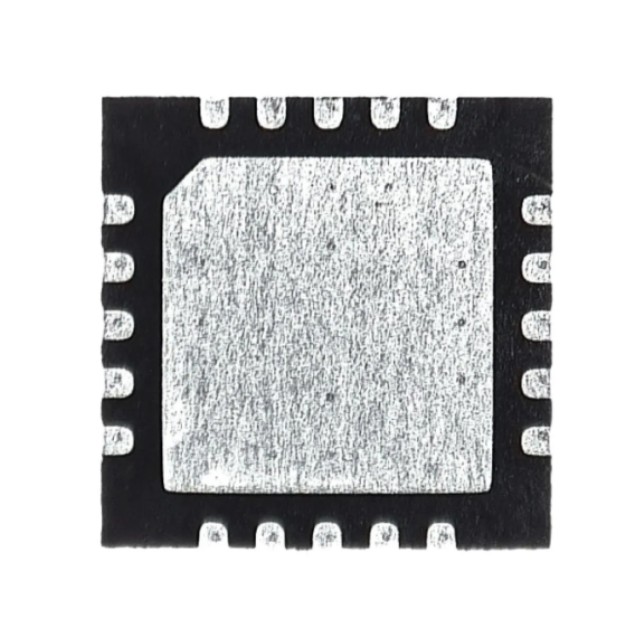

パッケージ/シェル：20ピンWFQFN露出ボトムパッド

サプライヤーデバイスパッケージ: 20-TQFN (4x4)

アプリケーション

ATEシステム

フルスピードUSB、CAN、RS-232/485、TTL、オーディオスイッチ

計測システム
