MAX25606ATP/VY+ 車載照明アプリケーション用6スイッチ・マトリックス・マネージャICは、シングルまたはデュアル・ストリング・アプリケーションで個々のLEDをバイパスするための6スイッチ・マトリックスを内蔵しています。 1つの電源ですべてのLEDに直列に電力を供給することができます。 各LEDの輝度は、各LEDのバイパス・スイッチのオン/オフを切り替えることで調整できます。 このデバイスは、デュアル・ストリング・アプリケーション用に構成することも可能で、各ストリングには3つの直列スイッチが含まれます。 各スイッチは、1つ、2つ、または3つの直列LEDに接続できます。 ICはまた、スイッチのゲート・ドライバに電力を供給するためのチャージ・ポンプを内蔵しています。

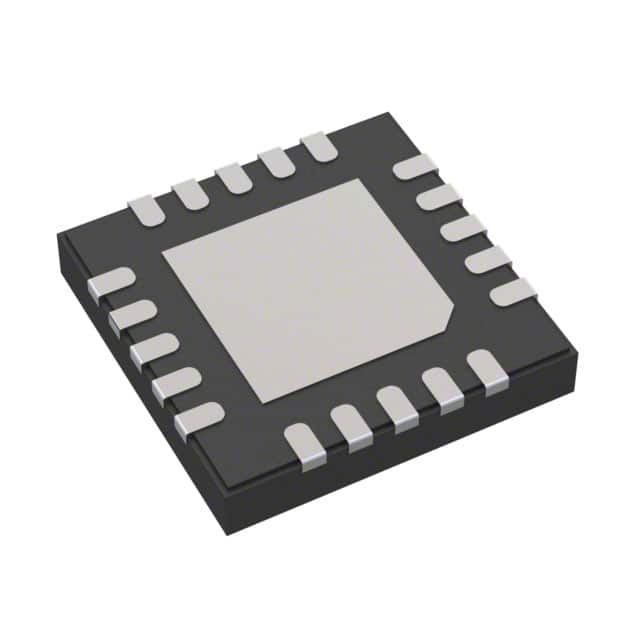

ICはユニバーサル非同期レシーバー・トランスミッター（UART）通信インターフェースを備えています。 各スイッチは、12ビットのPWMデューティ・サイクル調整により、オン、オフ、またはPWM変調が可能です。 2つの異なるPWM設定間の変換は瞬時に行うことも、対数フェージング変換を適用することもできます。 対数フェージング・アルゴリズムはデバイスに内蔵されており、必要なソフトウェア・コマンドは1つだけです。 このICは、オープンLEDに対する保護を提供し、シリアル・インターフェースを介してオープンおよびショートLEDフォルト報告を行うことができます。 このデバイスは、20ピンの4x4mmサイドウェッタブルTQFNパッケージと、パッドが露出した20ピンの超薄型タイトミニチュアパッケージ（TSSOP）で提供されます。 このデバイスは、AEC-Q100 Class 1認証を受けており、-40℃～+125℃の全温度範囲で動作可能です。

利点と特長

車載グレードの品質：AEC-Q100認定

6スイッチ・マトリックス・マネージャが柔軟なコンフィギュレーションをサポート

シングルおよびデュアル・ストリング構成

シングル・ストリングは最大6個のスイッチを直列にサポート

デュアル・ストリングは最大3個のスイッチを直列にサポート

スイッチごとに最大3個のLEDをサポート

強力なシリアル・インターフェース

マルチブランチUART通信インターフェース

最大64個のアドレス指定可能デバイス

最適化されたPWM調光構成による優れた調光性能

プログラム可能な12ビットPWM調光

PWM調光状態間のフェージング遷移

PWM調光用の内部クロックジェネレータまたは外部クロック

EMI抑制

プログラム可能なスルー・レートによるEMI制御

スペクトラム拡散周波数ジッター内蔵

信頼性を高める保護機能とパッケージング

オープンLED保護

プログラム可能なオープンおよびショートLEDスレッショルド

オープンおよびショートLED故障レポート

アライメントのための開回路故障報告

熱強化20ピン・ウェットサイドTQFNパッケージおよび露出パッド付き20ピンTSSOPパッケージ

用途

車載用マトリックスLEDシステムおよびアダプティブ・ドライブ・ビームライト
